# 技術-開發板 #13-試一下RFID，可嗶卡了

嗶卡已經是我們生活的日常，搭捷運，消費付款，出入公司廠區門禁等等，這個 Arduino 也是可玩的。遲遲沒去玩它是因為找不到可做的應用，但終究還是要演練一次才好，當作技術儲備；演練過後覺得，若要做整套公司的門禁管理系統好像也不太難，多做準備總是好事。

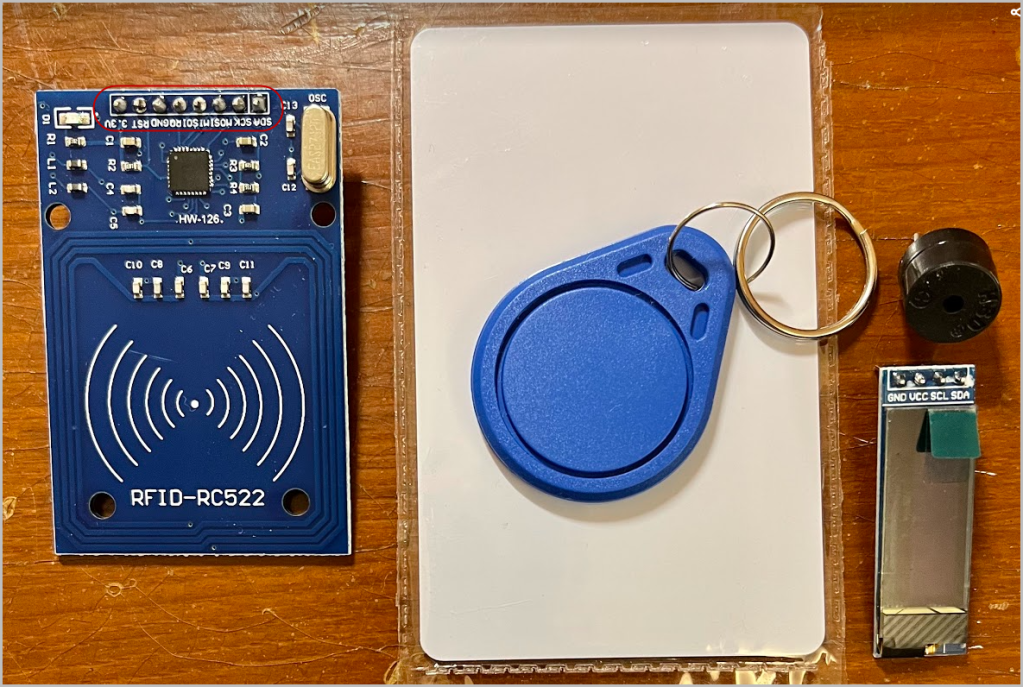

首先準備必要的硬體模組，NodeMcu ESP8266 主板，RC522 RFID Reader (這次我焊的接腳好看多了)，兩張卡 (一個鈕扣型的和一個卡片型)，然後為了確認有刷到卡再準備一個蜂鳴器，和一片小小的 OLED 顯示器。


然後是接線，RC522 的接腳較複雜，但不乏網路熱心人士分享，參考這一篇 https://blog.jmaker.com.tw/arduino-rfid/ 寫得很清楚。RC522 對應到 NodeMcu 接腳如下：
1. SDA (Serial Data) --> D4 (可在程式設定)
2. SCK (Serial Clock) --> D5 (NodeMcu 固定接腳)
3. MOSI (Master Out Slave In) --> D7 (NodeMcu 固定接腳)
4. MISO (Master In Slave Out) --> D6 (NodeMcu 固定接腳)
5. IRQ --> 不用接
6. GND --> GND
7. RST --> D3 (可在程式設定)
8. 3.3V --> 3.3V
以上這些怪怪的接腳原來是定義在 SPI (Serial Peripheral Interface) 通信協定裏：https://en.wikipedia.org/wiki/Serial_Peripheral_Interface

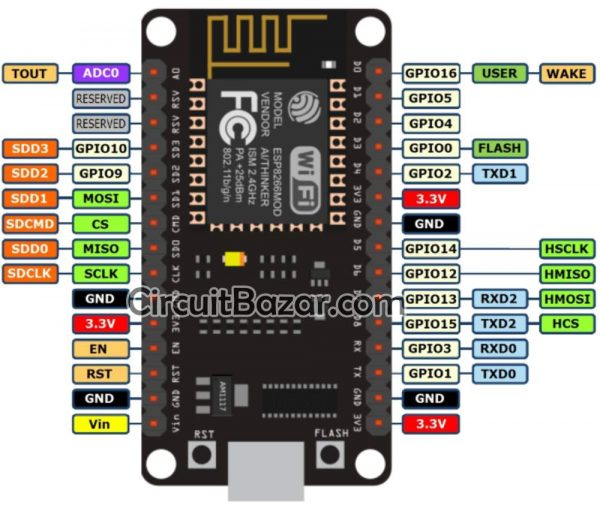

複習一下 NodeMcu 接腳：


然後是蜂鳴器，有兩種 (有源和無源)，有源是簡單的單一頻率，無源是可以發出不同頻率音高組出簡單樂曲用的，這邊用最簡單的有源蜂鳴器，只有兩個接腳 (正負)，負的接地，正的接到任一個 Digital Output (我選 D8)，程式控制高電壓則響，低電壓則停，很簡單的。

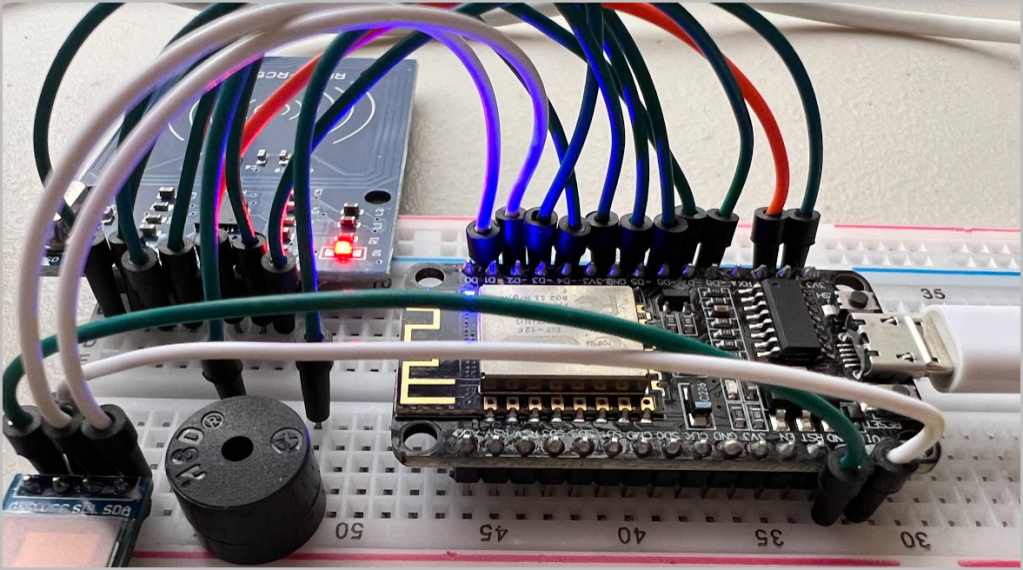

然後還要搞定那片小 OLED 顯示，花了些力氣爬文後測通，它有四個接腳，除了基本的電源兩支腳外，搞不清楚 SDA and SCL 要接哪裡，這問題在 Adafruit_SSD1306 程式庫的範例裡面找到答案 (https://github.com/adafruit/Adafruit_SSD1306)，固定接 D1 --> SCL， D2 --> SDA，整個接完非常壯觀，用到的接腳空前的多，已經充分利用了這片小小的 NodeMcu，竟然同時供應三組電源：RC522 + 蜂鳴器 + OLED，可以包在一小盒子裡沒有問題。

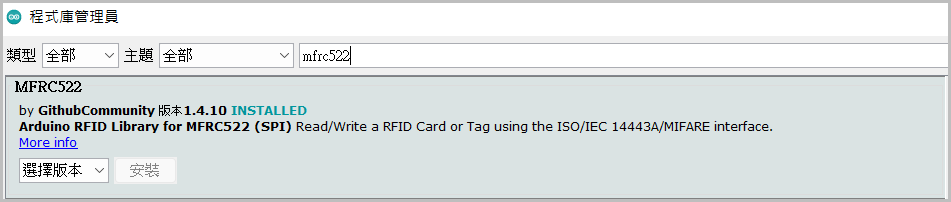

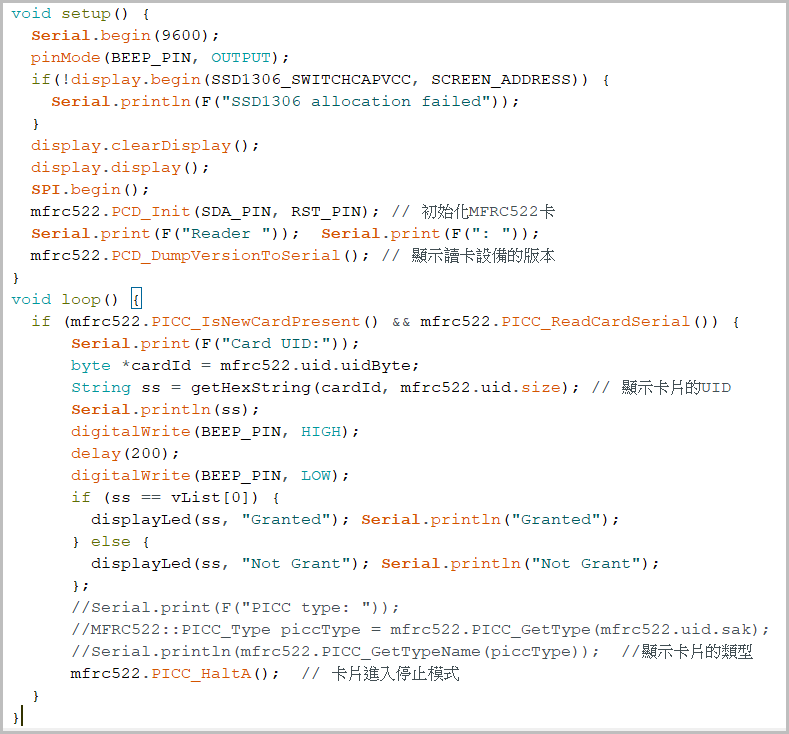

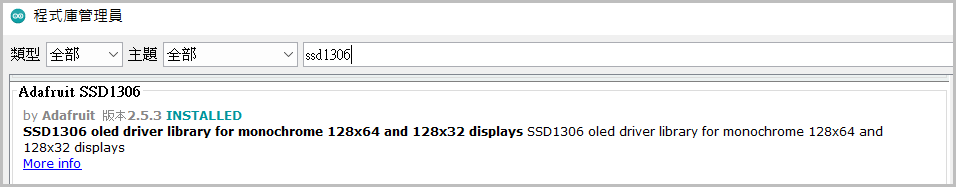

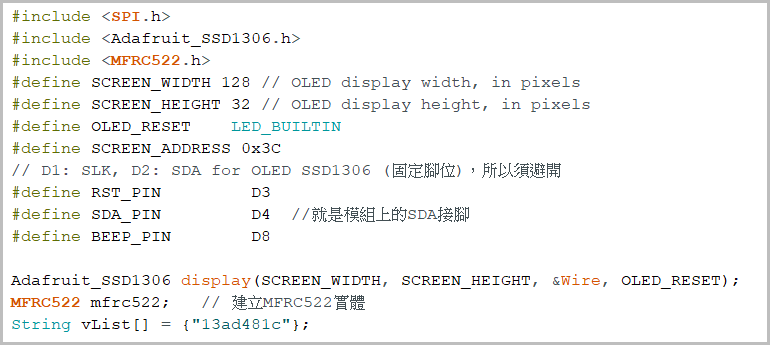

剩下就是寫程式部分了，相關的程式庫如下，都可在 IDE 環境安裝。






整個操作過程簡單順暢：

https://youtu.be/ojwkGfYFdGM
{%youtube ojwkGfYFdGM %}

嗶卡的技術關節已經打通，除了最直覺的門禁管制系統以外尚不知可做何應用，先這樣吧。

By Newman Chen 2022/6/2

後記，2022/6/4：

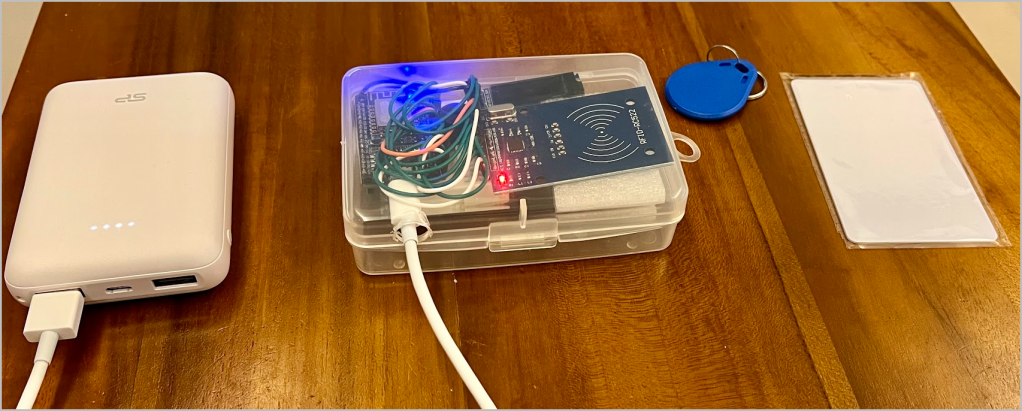

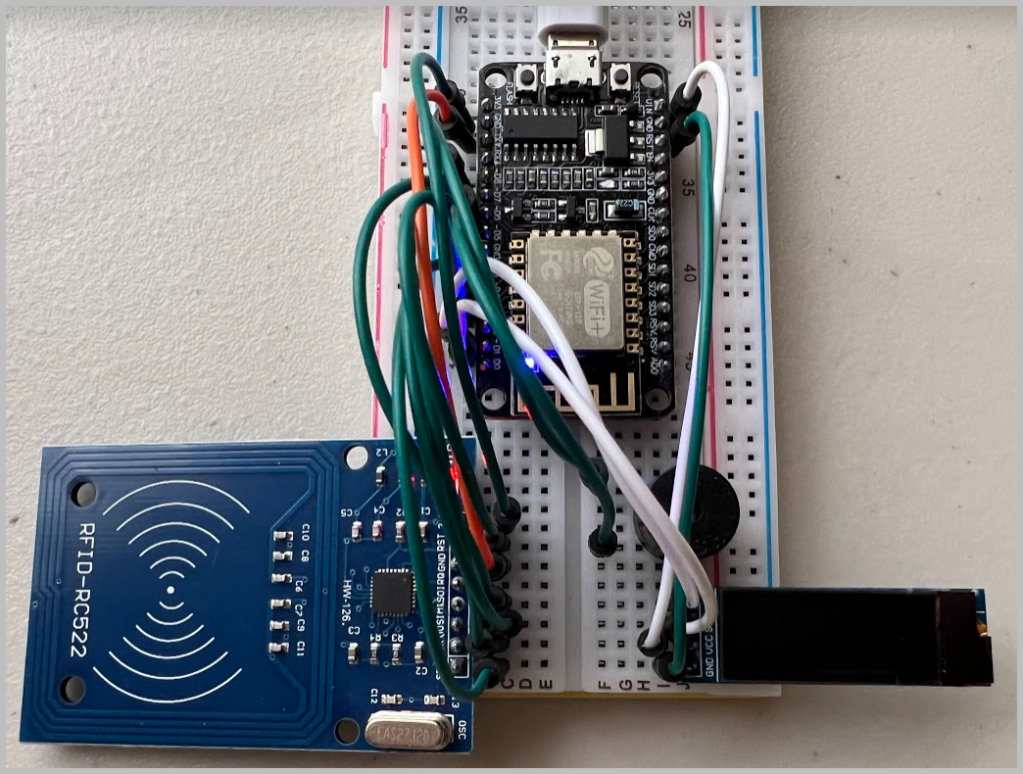

脫離了大麵包板，巧妙的縮進一個小小的盒子裡，非常接近一個最終產品形式了。如果用焊接取代那些線，加上漂亮的外殼，和可雲端管理和更新的系統，應該可以創造出很棒的解決方案。


https://youtu.be/asP26CV9f-g
{%youtube asP26CV9f-g %}
