# Gitlab CI/CD 概念

----

## pipeline & stage & job
- push 最後的 commit 對應 1 pipeline
- 1 pipeline 可以有 n stage
- 1 stage 可以有 n job
- job 在獨立的 container 跑
- 同 pipeline 下，stage 有先後順序
- 同 stage 下的 job，可以平行執行

---

# 在我們的DevOps環境

----

## GitLab Runner幫我們做好的事

----

## 如果只有改vMME，你只要
* ```git push ```之後，就會自動產生 pipeline，除非  就要看 FAQ

----

## vMME 的 CI/CD
* vMME .gitlab-ci.yml 目前有兩個 stage
* Test stage - 有一個 make job 會做編譯
* Deploy stage - 有一個 push_image job 必須手動點三角形，就會把 vmme image 上傳至 http://docker5gc.nmsi.pri:8080/

----

## 上傳好的 image 長這樣
* 專案名稱:commit SHA前八碼

---

# 如果要變動vMME的執行環境
## 例如：新增 library、新增工具

----

## buildenv 的 CI/CD
* http://gitvepc/5gc/buildenv
* 這個專案是用來安裝 vMME 所需要的 library
http://gitvepc/5gc/buildenv/-/blob/master/Dockerfile
* git push 之後，自動上傳 docker image
http://docker5gc.nmsi.pri:8080/repo/tags/buildenv
* vMME 的 Dockerfile要對好 ```<buildenv>:<tag>```
http://gitvepc/nelson/vMME/-/blob/cicd/docker/Dockerfile_all

----

## Part I 修改 buildenv
1. git clone buildenv
修改 Dockerfile，例如多一行 apt-get install abby-lib
2. git commit & push buildenv

----

## Part II 確認 buildenv版本
記住 buildenv:c3f9b97e

----

## Part III 修改 vMME 的 Dockerfile
1. git clone vMME
2. 修改 FROM
3. git commit & push

---

# Private Docker Registry

----

## Prerequisite
* 機器要先裝好 docker engine
* docker設定

{
  "live-restore": true,
  "group": "docker",
  "insecure-registries": ["docker5gc:5000"]
}

* ```docker info```

---

# FAQ

----

## failed
* pipeline 如果 failed 就要進去看job
* 跟 docker 有關，就找 Abby
* library 裝不起來、少了library，去改 buildenv
* vMME 裡面的問題，自己 debug

----

## pending
* pipeline 如果 pending 就要進去看job
* job 如果 pending 太久，表示 gitlab-runner 不夠多，就找 Abby

---

# 單元測試相關的 Stage

----

## 解釋所有 Stage 的功能
* Prepare Stage - 編譯、建置暫時的 Docker image
* Test Stage
* check_executable - 確認執行檔是否存在
* unit_test - 以暫時的 image 起動 container，跑 unit test，複製 container 裡的單元測試報告與覆蓋率報告到 GitLab GUI，以供下載
* Post-test Stage
* clean_test_env - 刪除測試用途暫時的 image 及 container
* update_coverage_report_server (**only master**) - 上傳覆蓋率報告到 http://codecov5gc:8080/
* Package Stage & Deploy Stage - 手動觸發，跟單元測試無關

---

# Prepare stage

----

## 如果要寫 unit test
* 參考 unit-test/authTest
* 會用到的所有 Makefile 要有 **必要變數**及**必要 g++ gcov flags**

----

## Makefile
* 自己的 Makefile，要自己加變數
* 共用的 Makefile，已經加好 g++ gcov flags 了
* 如果要另外創造共用的 Makefile，就要自己加 g++ gcov flags

----

## 哪些地方的 Makefile 要注意

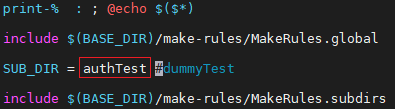

* unit-test/Makefile

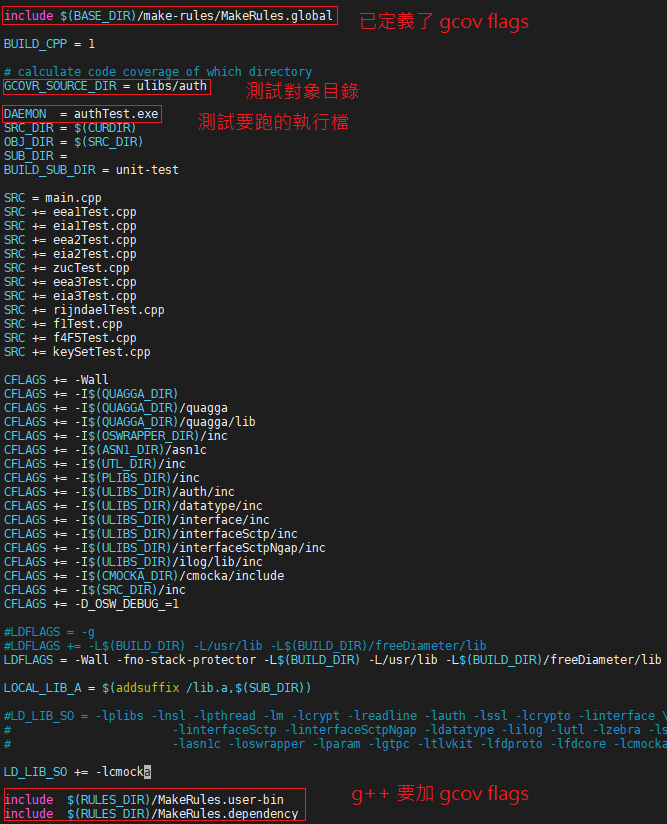

* unit-test/authTest/Makefile
* 因為有用到 ulibs/auth/Makefile，要找它的g++在哪個檔案?
* 因為有用到 ulibs/ilog/Makefile，要找它的g++在哪個檔案?
...這樣會沒完沒了

----

## make-rules/* 已經全加 gcov flags 了

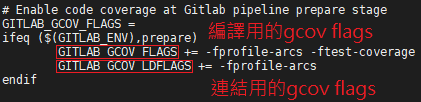

在 GitLab Prepare Stage 才會加上 ``GITLAB_GCOV_FLAGS`` 和 ``GITLAB_GCOV_LDFLAGS``，在其他環境編譯時不會有作用。
* make-rules/MakeRules.global.hostType

舉例

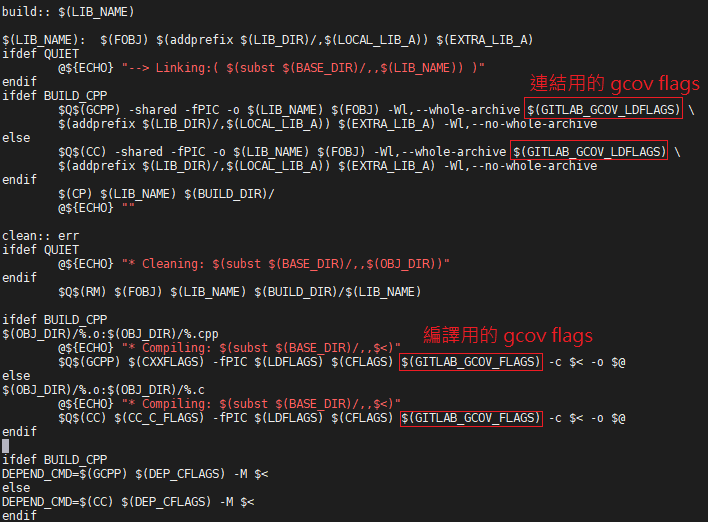

* make-rules/MakeRules.shared-lib

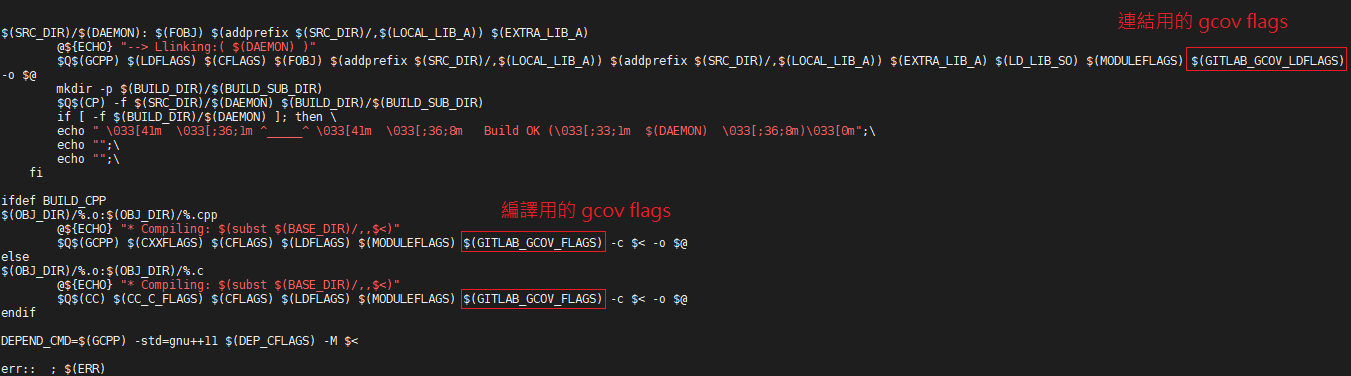

* make-rules/MakeRules.user-bin

所有 make-rules/*，全加好了。
如果要新建 **共用的 Makefile** 就要自己加。

---

# Test Stage

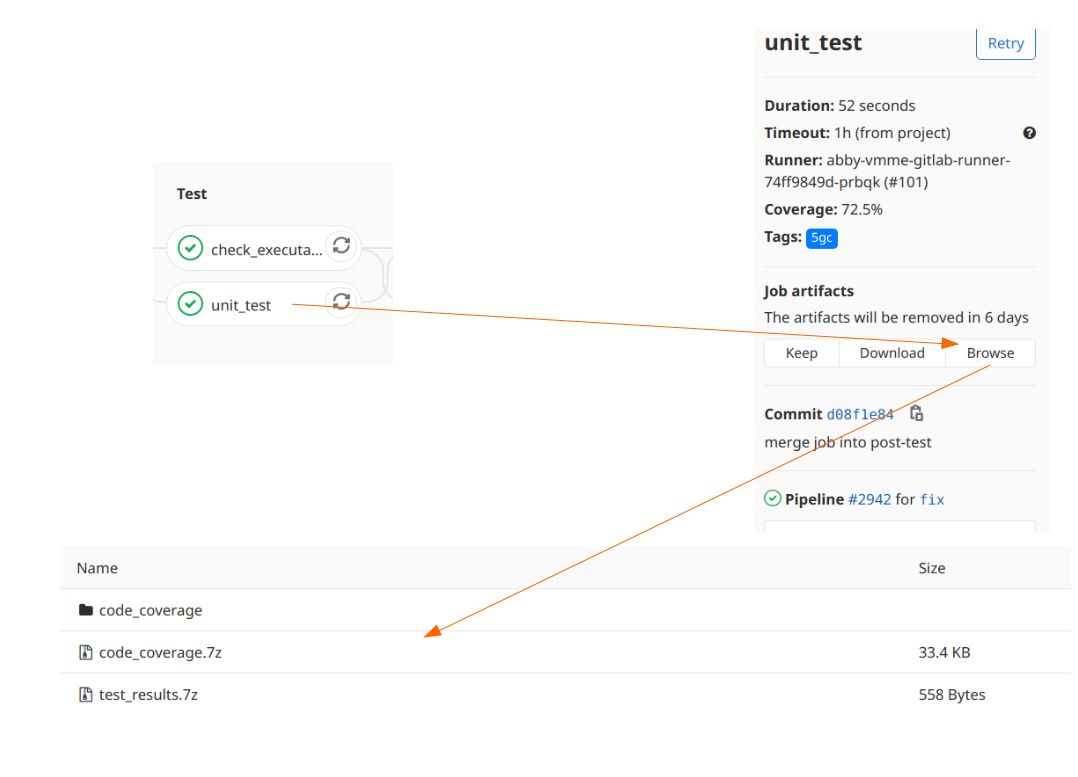

unit_test job **failed** 時

1. 可以去下載報告（報告會保留七天）
找``<failure>``或``<error>``的訊息。

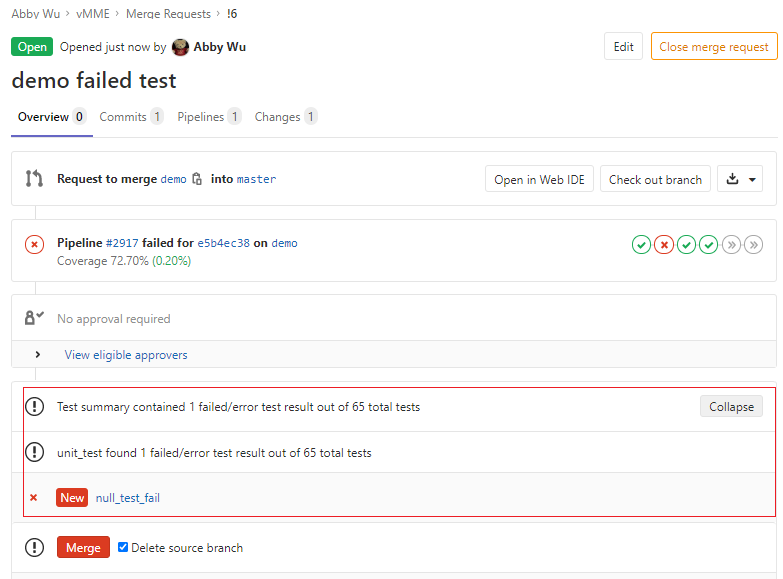

2. Merge Request 時，也會被發現

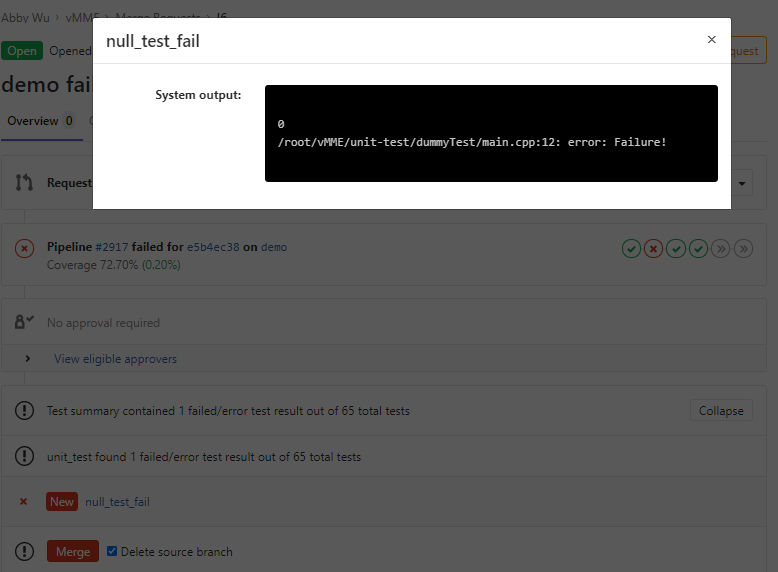

點開來

----

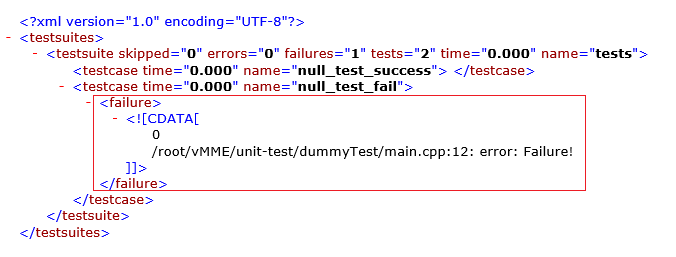

## Unit Test Report

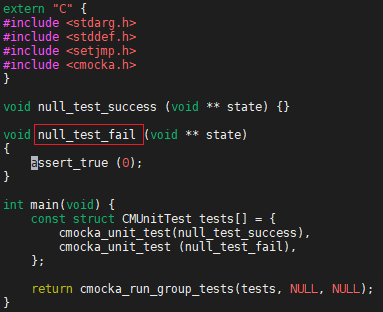

有``<failure>``或``<error>``，代表那筆testcase有問題。

----

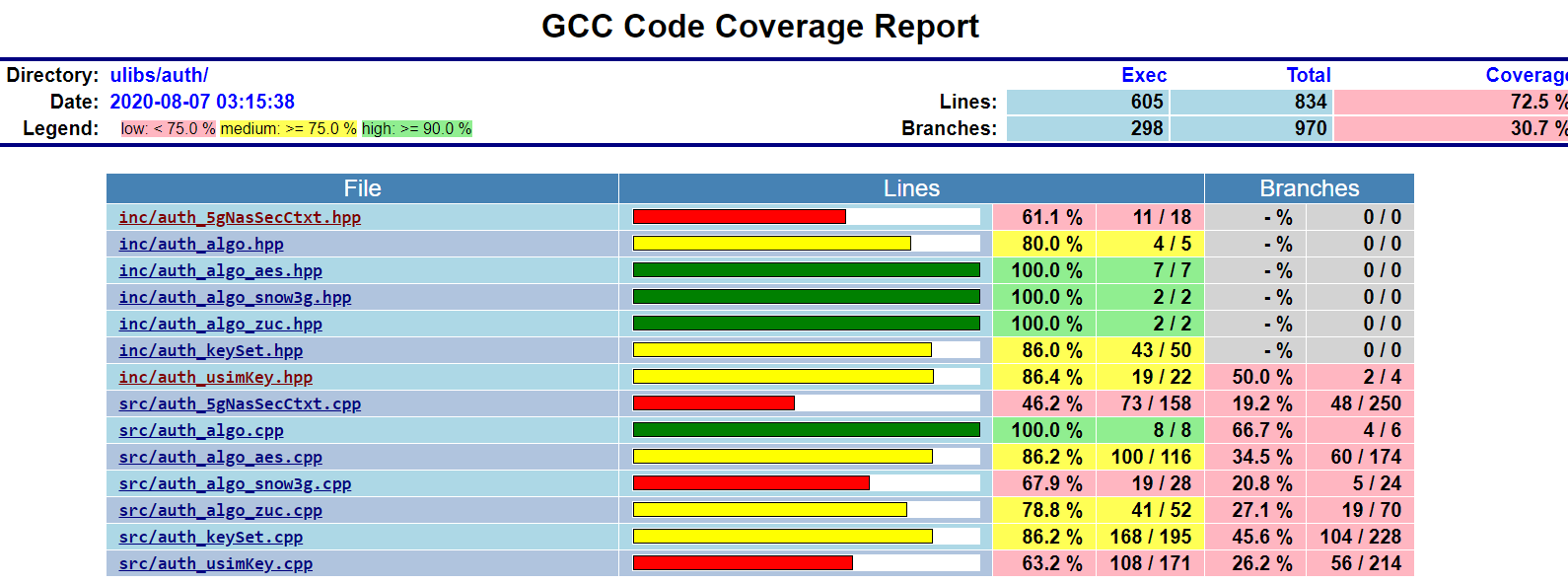

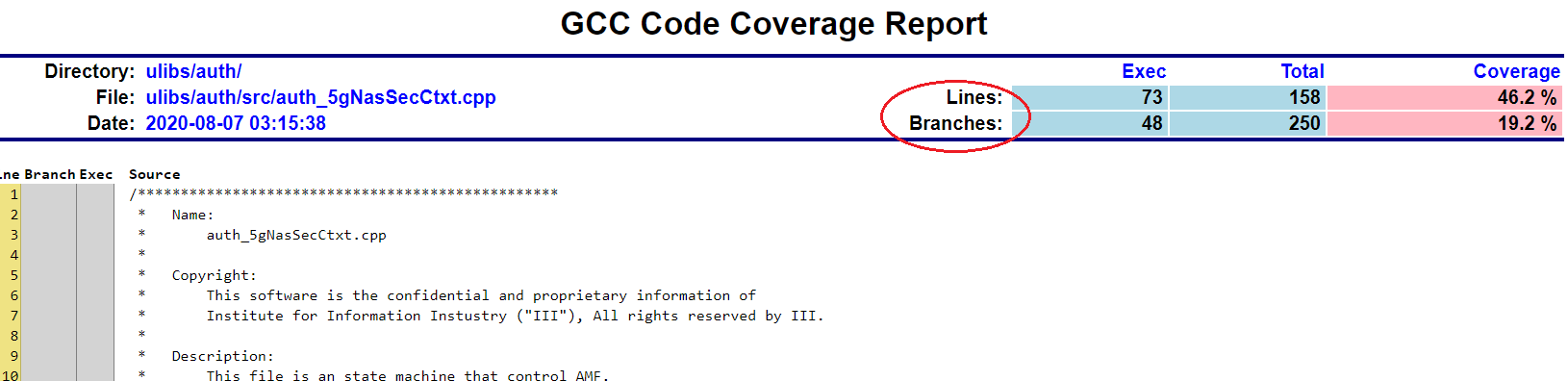

## Code Coverage Report

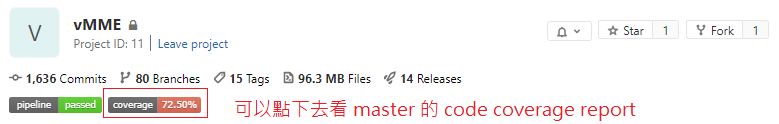

看到自己 branch 的 code coverage report

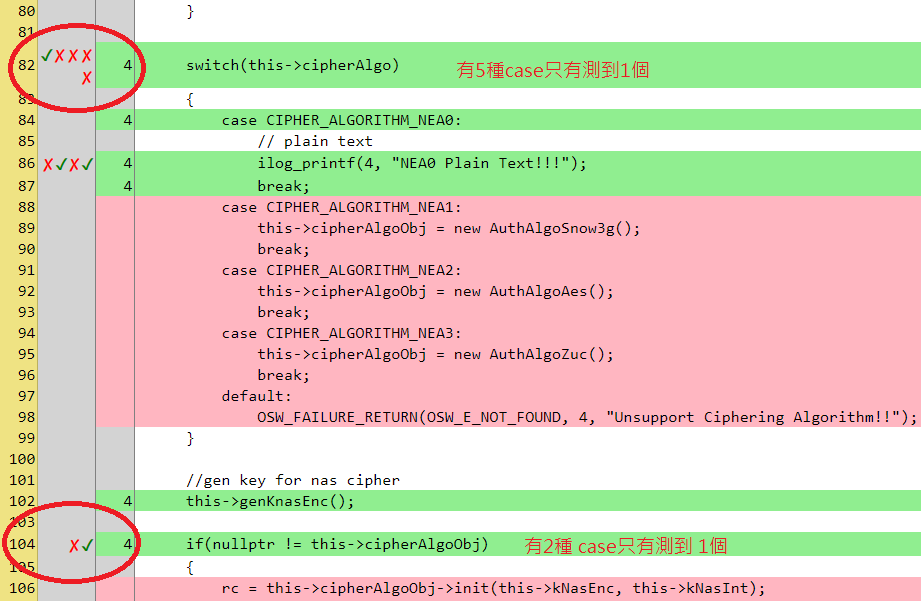

Code Coverage Rate 計算方式
* Lines - 紅色行代表未執行；綠色行代表至少執行過一次；白色行代表註解不採計
* Branches - 打勾代表有執行過的case；打叉代表沒執行過的case

---

# Post-test Stage
* update_coverage_report_server
在 master branch 會再把 coverage.html 上傳到 codecov5gc:8080
* clean_test_env - 刪除測試用途暫時的 image 及 container
