PV-Berechnung
=============

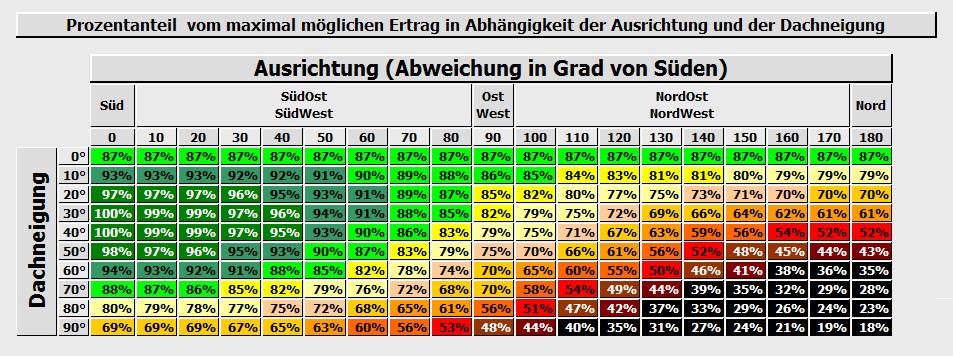

[](https://www.photovoltaik-web.de/photovoltaik/dacheignung/dachneigung)

87%(12x0.33kWp) + 75%(14x0.33kWp) + 97%(10x0.33kWp) = ca 10kWp

ca. 1000kWh / kWp im Jahr

Ergibt ca 10'000kWh pro Jahr

# Kosten
10x [JA Solar 410W Module](https://www.ebay.de/itm/JA-Solar-PV-Modul-Solarmodul-410W-PERC-monokristallin-Markenqualitat/224143143304)
1910€ (inkl. Versand)\
+Halterung + Kabel + Laderegler + Wechselrichter + etc.

Bei 30ct Stromkosten können im besten Fall knapp 1000€ gespart werden.
4,1kWp * 80% * 1000kWh / kWp = 4000kWh \
4000kWh * 0.3€/kWh = 960€

## JA-Solar
https://www.photovoltaik4all.de/ja-solar-module

[JA Solar JAM60S10-340/MR (5BB) 340Wp Halbzelle PERC - **130€ / 340W**](https://www.photovoltaik4all.de/solarmodule/ja-solar-jam60s10-340/pr-halbzelle-perc\)
* 12 Jahre Garantie
* 25 Jahre lineare Leistungsgarantie bei 0.65% Jährlicher Reduzierung:\
(1-0.0065)^25 => 85% nach 25Jahren

3,4kW: 10x 130 \
3,4kW * 1000(kWh/Jahr)/kWp = 3400kWh / Jahr
3400kWh * 97% * 0,3€

---

Einspeisewechselrichter sollte AR-N4105 haben
zb EVT560

---

# Dach Statik

Dach Voll = (14+10)/2 = 12 Module pro Seite. => 12*20kg = 240kg => 3 Personen auf der gesamten Wand verteilt über die gesamte Länge

## [Bemessung von Ziegelmauerwerk Ziegelmauerwerk nach DIN 1053 - 1](https://www.ziegel.de/sites/default/files/2018-10/B_05__Ziegel-Bemessung-DIN1053-1-Broschuere_2002%5B1290%5D_0.pdf)

### Vereinfachtes Verfahren
"Für die meisten Mauerwerksbauten in Deutschland ist das vereinfachte Nachweisverfahren ausreichend, dessen Anwendung an bestimmte Randbedingungen gebunden ist (vgl. Abschnitt 4.4 dieser
Broschüre)."

#### Randbedingungen
Tabelle 3
* die Gebäudehöhe $H \leq 20$m,
* die Deckenstützweite $l\leq 6$m,
* die lichte Wandhöhe $h_s\leq 2,75$m und
* die zulässige Verkehrslast $p\leq 5$kN/m²
angegeben.
#### Schlankheit
$h_k = h_s = 2,50$m Deckenhöhe ???\
$\bar{\lambda} = \frac{h_k}{d_{mw}} = 2,84$ ???
### Überprüfung der Voraussetzungen für die Anwendung des vereinfachten Verfahrens (vgl. Tabelle 3, Abs. 4.4.2)
$\sigma_0$

* Schneelast
* Windlast
* Deckenlasten
* Verkehrslasten

* Mauerwerksnorm Eurocode 6
* https://monaco-de-luxe.de/2020/06/20/iso-normen-herunterladen/
* https://eventfaq.de/urteil-din-normen-koennen-urheberrechtlich-geschuetzt-sein/
* https://www.heise.de/forum/iX/News-Kommentare/Public-Access-DIN-verklagt-gemeinnuetzige-Organisation-auf-Schadenersatz/Gesetze-und-Normen-sollten-kostenfrei-zumindest-einsehbar-sein/thread-494203/

### [Ringanker vmtl nicht notwendig](https://www.massivhaus.de/ratgeber/ringanker.html)

## weitere Links
* https://www.diestatiker.de/forum/4-statik-tragwerksplanung/34089-altes-ziegelmauerwerk.html
* https://igbauernhaus.de/fileadmin/pdf/hn/2012_03_ziegelmauerwerk.pdf
* https://www.mauerwerksbau-lehre.de/fileadmin/downloads/Kap._6_-_Bemessung_von_unbewehrtem_Mauerwerk_fu%CC%88r_N_nach_VV.pdf
* https://tuprints.ulb.tu-darmstadt.de/8450/1/Foerster_Dissertation.pdf
* https://data.umwelteinsatz.ch/T/Dimensionierung-Statik-Teil1.html
* [Baustatik I/II](https://homepages.thm.de/~hg10612/statik/statik.pdf)

## Statik-Software
* https://www.die.de/
* kostenlose Demoversion
* http://www.statikweb.iivs.de/Freeware/index.html

---

Vergleich
13km * (8l/100km) * 30MJ/l = 0,45MJ = 3,6*0,45kWh = 1,75kWh = 1600Wh

MJ = 3,6kWh

Das sind bei einer 10W Lampe ca. 73 Tage, also über 2 Monate
