# AruduinoとXBeeで無線通信してみる(設定編)

AruduinoとXBee無線モジュールを使って、無線通信をしてみようと思います。

XBeeモジュールは、X-CTUという専用ツールを使って、設定をしないと使えないので、まずは設定を行います。

## 使うもの（ハードウェア)


- [Aruduino UNO](https://amzn.to/2IAQiRS)
- [Xbee S2C](https://amzn.to/2ICWcBV)
- [XBee USB アダプター(リセットスイッチ付き)](https://amzn.to/2MuucBs)
- [Ａｒｄｕｉｎｏ用Ｘｂｅｅシールド](http://akizukidenshi.com/catalog/g/gM-07030/)

## 使うもの（ソフトウェア）
- [XCTU](https://www.digi.com/support/productdetail?pid=3352&osvid=57&type=utilities)
XBeeの設定を行うためのツールです。

## XBeeの設定

XCTUを使って、お互いの通信相手のMACアドレスを設定します。

MACアドレスは、それぞれのXBeeモジュールに割り当てられた個別の64bitのアドレスで、XBeeモジューの裏側に記載されています。

とりあえず、今回利用する２つのXBeeのMACアドレスをメモしておきます。

1. 0013A2004196ABFB　←利用するXBeeのMACアドレス
2. 0013A2004196AAA2　←利用するXBeeのMACアドレス

### XCTUで設定

1. **XBeeをPCに接続**
　XBeeをUSBアダプターに取り付けPCとUSBケーブルで接続します。
1. **XCTUを起動**
1. **XBeeを認識させる**

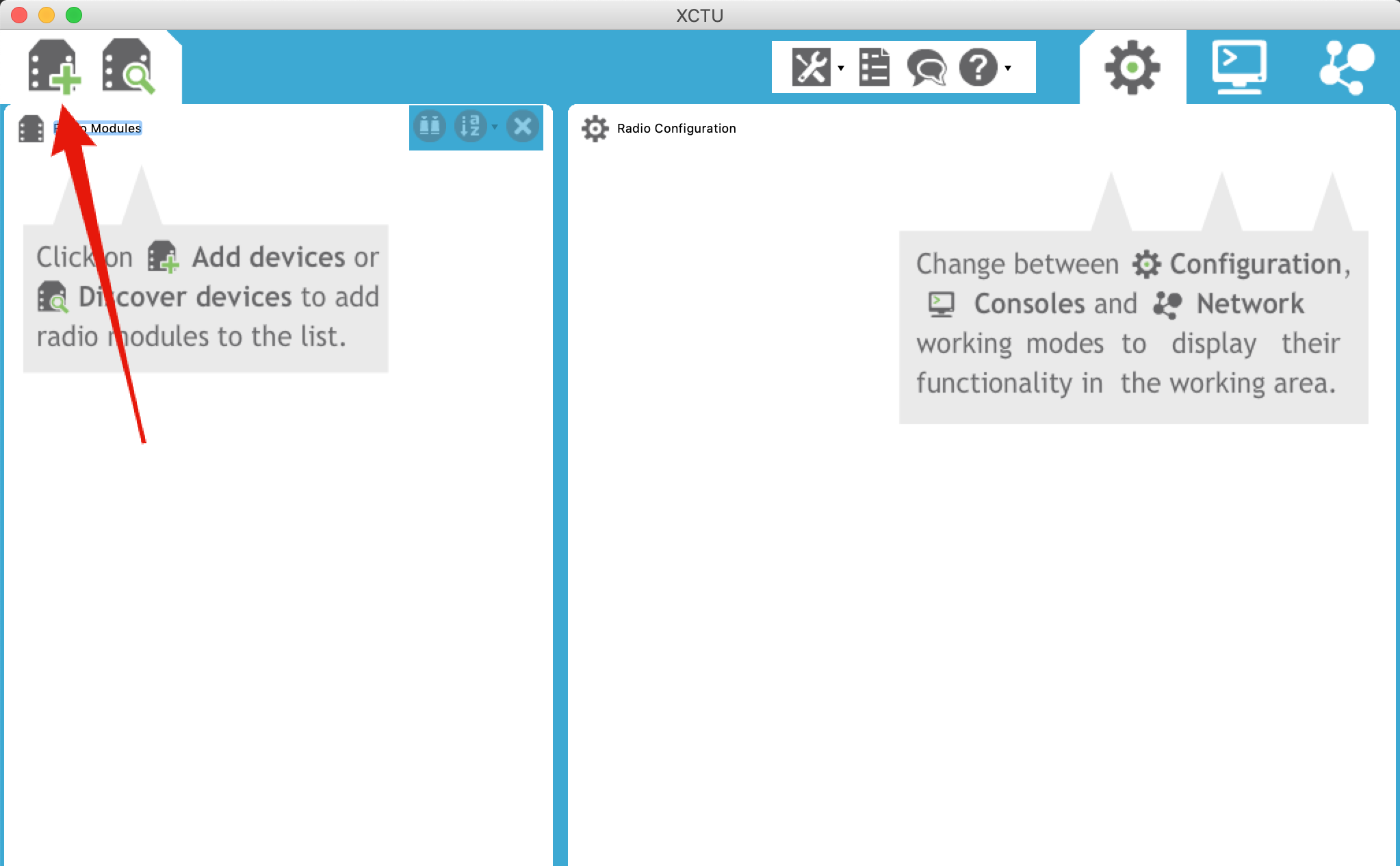

- ```+```の付いたアイコンをクリック

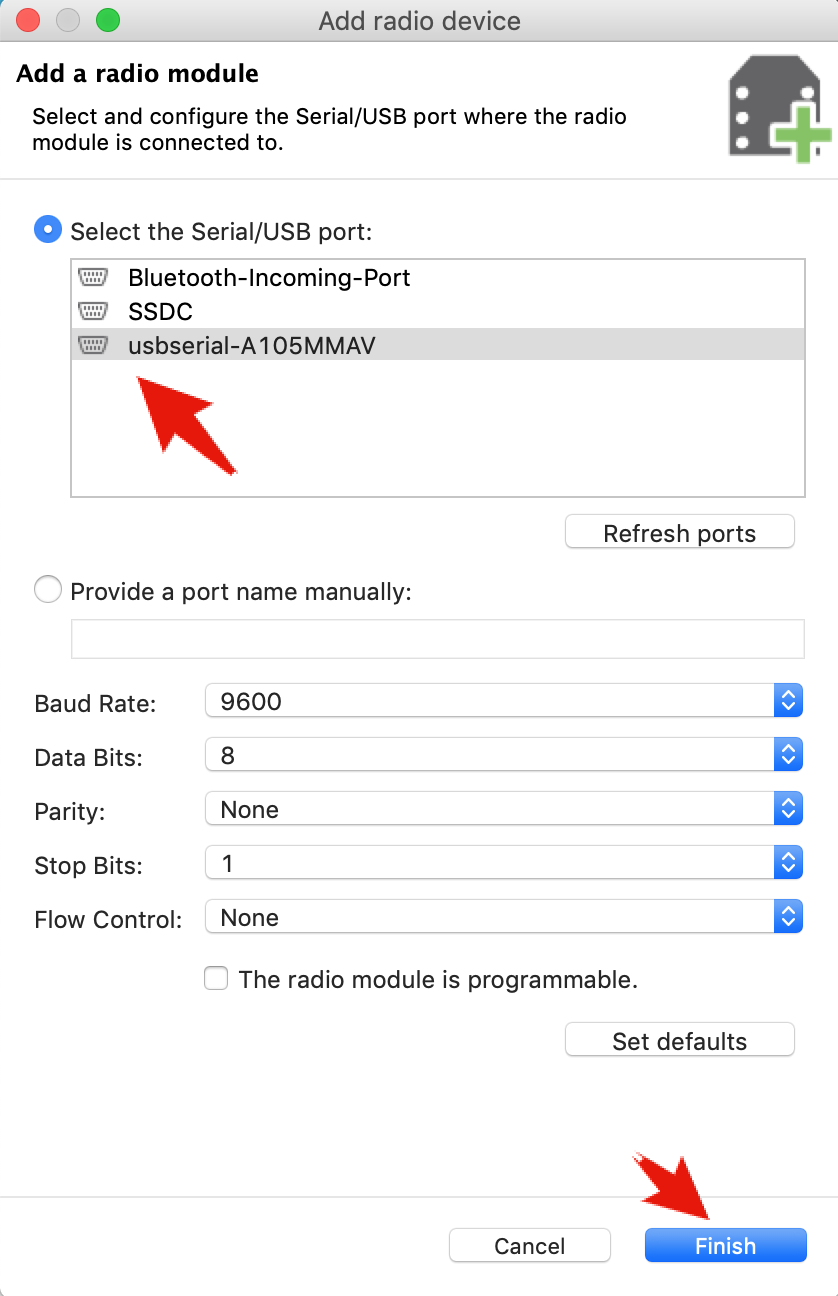

- USBポートと、シリアル通信の設定を確認して「Finish」
1. **設定内容の読み込み**
- 認識されたXBeeモジュールをクリック
1. **通信相手の設定**
- ID : 通信相手と同じ値を設定する必要があります。
（同じであれば良い）
- DH : 通信相手のMACアドレス上位32bit
- DL : 通信相手のMACアドレス下位32bit
1. **役割設定**
- 1台を[Coordinator]、1台を[End Device]にする必要があります。

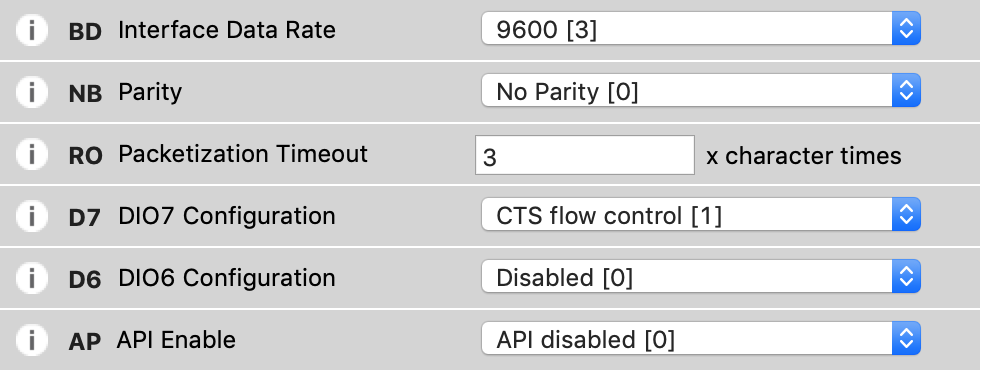

1. **通信設定**
- ボーレートやパリティの設定をメモしておきます。
- AP : 今回はATモードを使うので、「API Disabled」

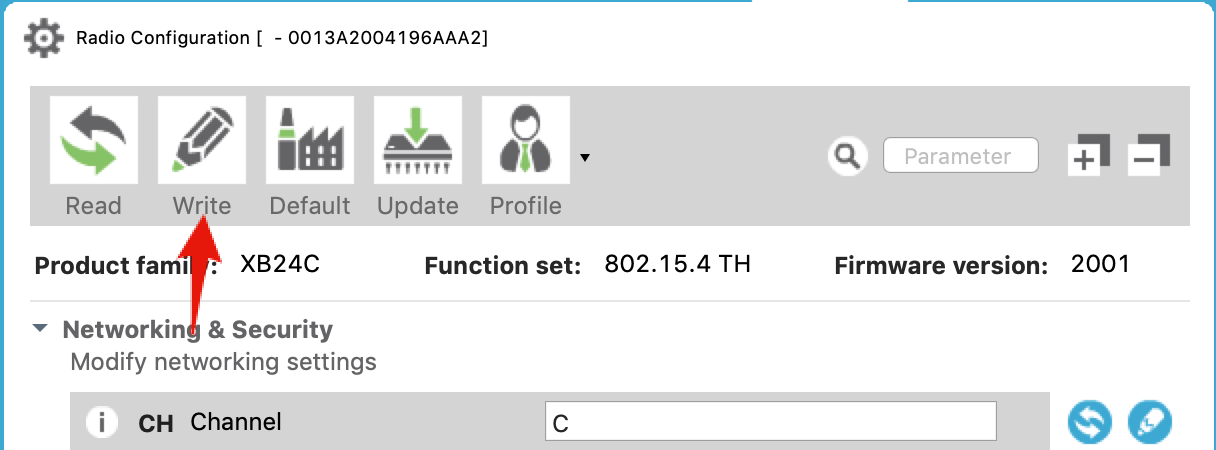

1. **設定書き込み**
- [Write]ボタンで変更した設定をXBeeに書き込みます。

同じように、もう一台も設定します。

## ArduinoをPCに接続して通信確認

Aruduinoのプログラムはせずに、単純にUSBインターフェースとして使います。

### Aruduinoに空のプログラムを書き込む
単純にUSBインターフェースとして使う場合、Aruduinoに空のプログラムを書き込みます。
**Aruduinoにプログラムを書き込む際は、Ｘｂｅｅシールドを外しておきましょう。**
Arduino IDEのメニューからファイル（File)→ スケッチの例（Examples）→01.Basics→BareMinimumを開き、Arduinoにアップロードします。

### AruduinoにXBeeを接続
XbeeシールドにXBeeを挿入し、XBeeシールドをAruduinoに接続します。
この際、Xbeeシールドのスイッチは以下のようにします。
- [RUN/PROG] -> RUN
- [XBEE/USB] -> USB

### ２つのXBeeをそれぞれPCにUSB接続
それぞれUSBケーブルでPCに接続します。

### XCTUで２つのXBeeを認識

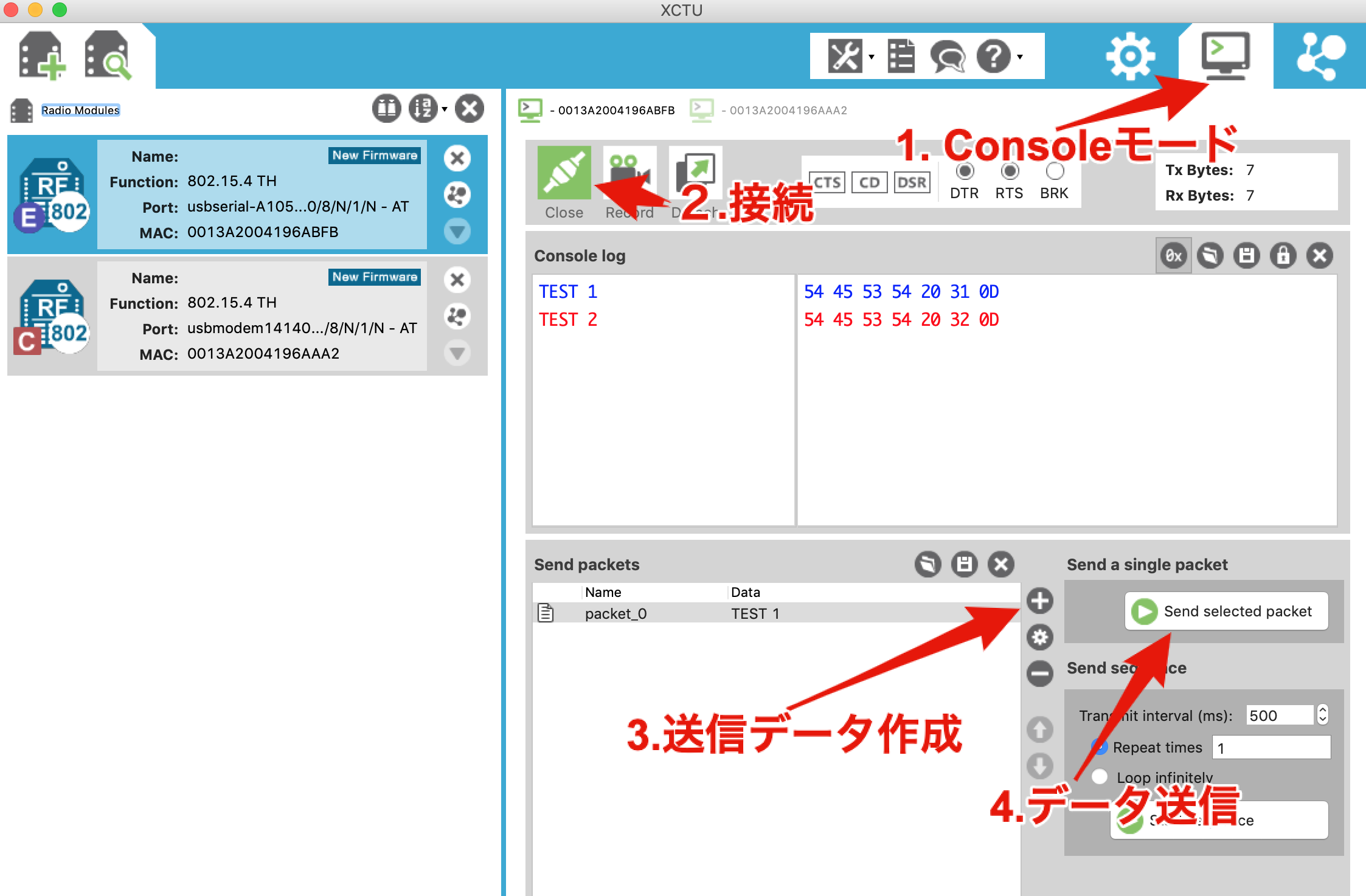

   1. コンソールモードに切り替え
   2. 通信接続(２つとも接続状態にします)
   3. 送信データ作成
   4. データ送信（お互いにデータを送信してみます）

   Console logに、データが表示されていればOKです。
   青が送信したデータ、赤が受信したデータです。
![](https://i.gyazo.com/504860b1228d45070de83123e57dc3f7.png)

#### 実験：送信先MACが違うと送信されないか？
片方のDLに違う値をいれてみます。
結果：
- DH,DLは送信先のアドレスなので、変更した先のデータは届かなかったです。
- DH,DL共に0に設定すると、送信データが相手に届いたので、MACアドレス関係なく全モジュールに送信するようになるみたいです。

#### 実験：Coordinator/End Deviceを変えるとどうなる？
- [EndDevice]-[EndDevice]: 通信できました。
DH,DL=0でも送信できました。
- [Coordinator]-[Coordinator]: 通信できました。
2台での通信では、どの組み合わせでも関係なさそう。
