# f28335 can 學習筆記 BY 燒餅
[程式原文作者](https://wenku.baidu.com/view/b81621136529647d272852b2.html?from=search)
如有侵權 立即刪文 使用以上程式做測試
以下是cana傳送 canb接收的程式 測試
- 使用 500kps bit-rate
- sp=0.6
- sysclack 150MHz

  ECanaMboxes.MBOX25.MDL.all = 0x00000000;
   ECanaMboxes.MBOX25.MDH.all = 0x00000000;//存储CAN消息的数据域 要傳神麼訊息都在這

       do
       {

           ECanaShadow.CANTA.all = ECanaRegs.CANTA.all;
       } while(ECanaShadow.CANTA.bit.TA25 == 0 );   // Wait for TA5 bit to be set..
       //發送應答寄存器 消息成功發送則為1

    struct ECAN_REGS ECanbShadow;
    /*write to the MSGID field*/
    ECanbMboxes.MBOX26.MSGID.all=0x95555555;//extend identifier
    /*configure mailbox under test as a transmit mailbox*/
    ECanbShadow.CANMD.all = ECanbRegs.CANMD.all;
    ECanbShadow.CANMD.bit.MD26 = 1;//CAN26MAIL 為接收郵箱
    ECanbRegs.CANMD.all = ECanbShadow.CANMD.all;
    /*enable mailbox under test*/
    ECanbShadow.CANME.all=ECanbRegs.CANME.all;
    ECanbShadow.CANME.bit.ME26 = 1;//郵箱激活 26被激活維郵箱Ram模式
    ECanbRegs.CANME.all = ECanbShadow.CANME.all;
    /*WRITE TO DLC FIELD IN MASTER CONTROL REG*/
    ECanbMboxes.MBOX26.MSGCTRL.bit.DLC=8;

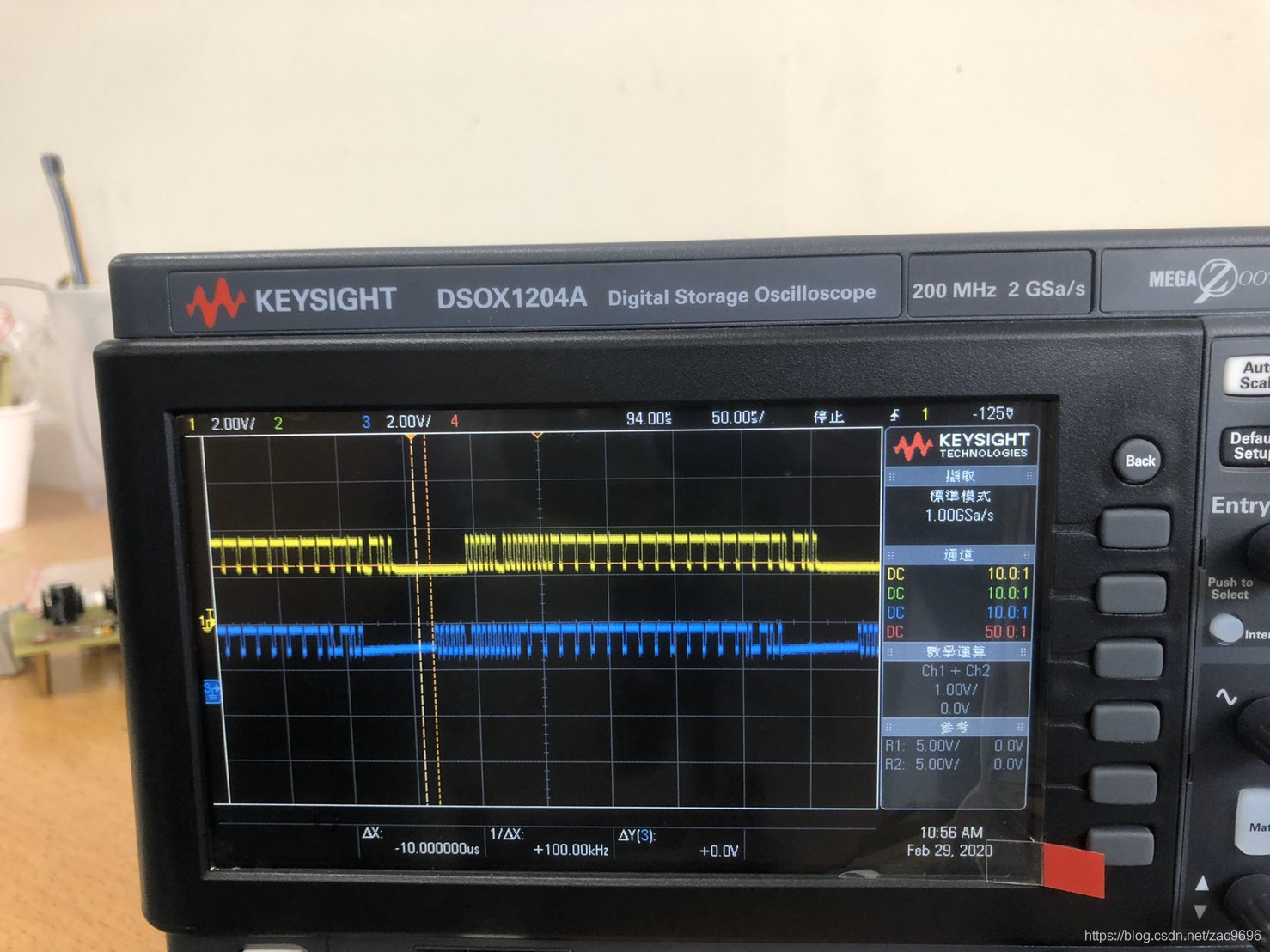

上面是canalyst輸出的波型
下面則是F28335波型

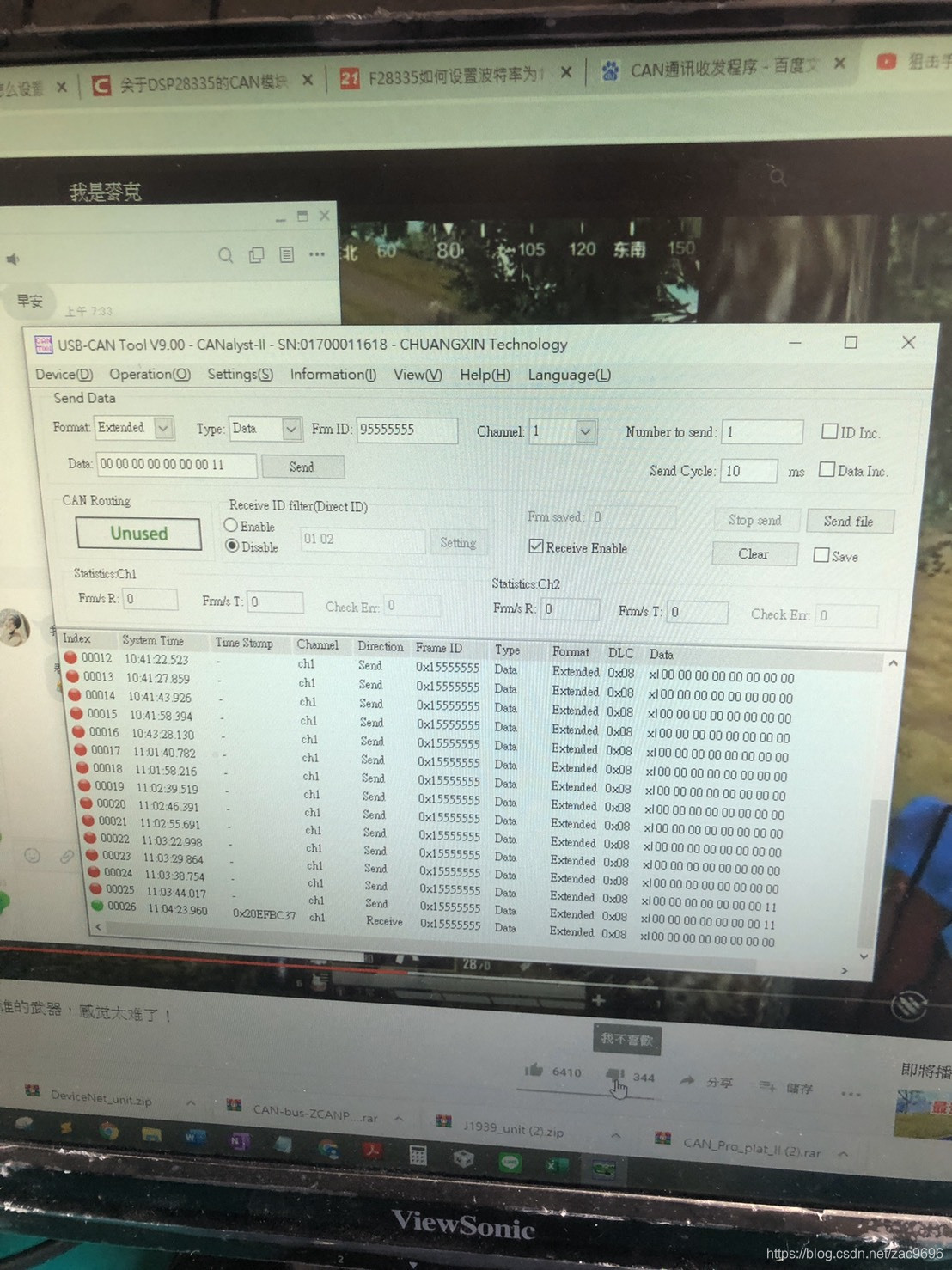

請打開can後 更改 can setting 資料如下
其

- 500kps bit-rate
- sp 0.611 此項要與F28335誤差接近於1%
- sysclock 16MHz

用canb接收時 要把與cana連線斷開

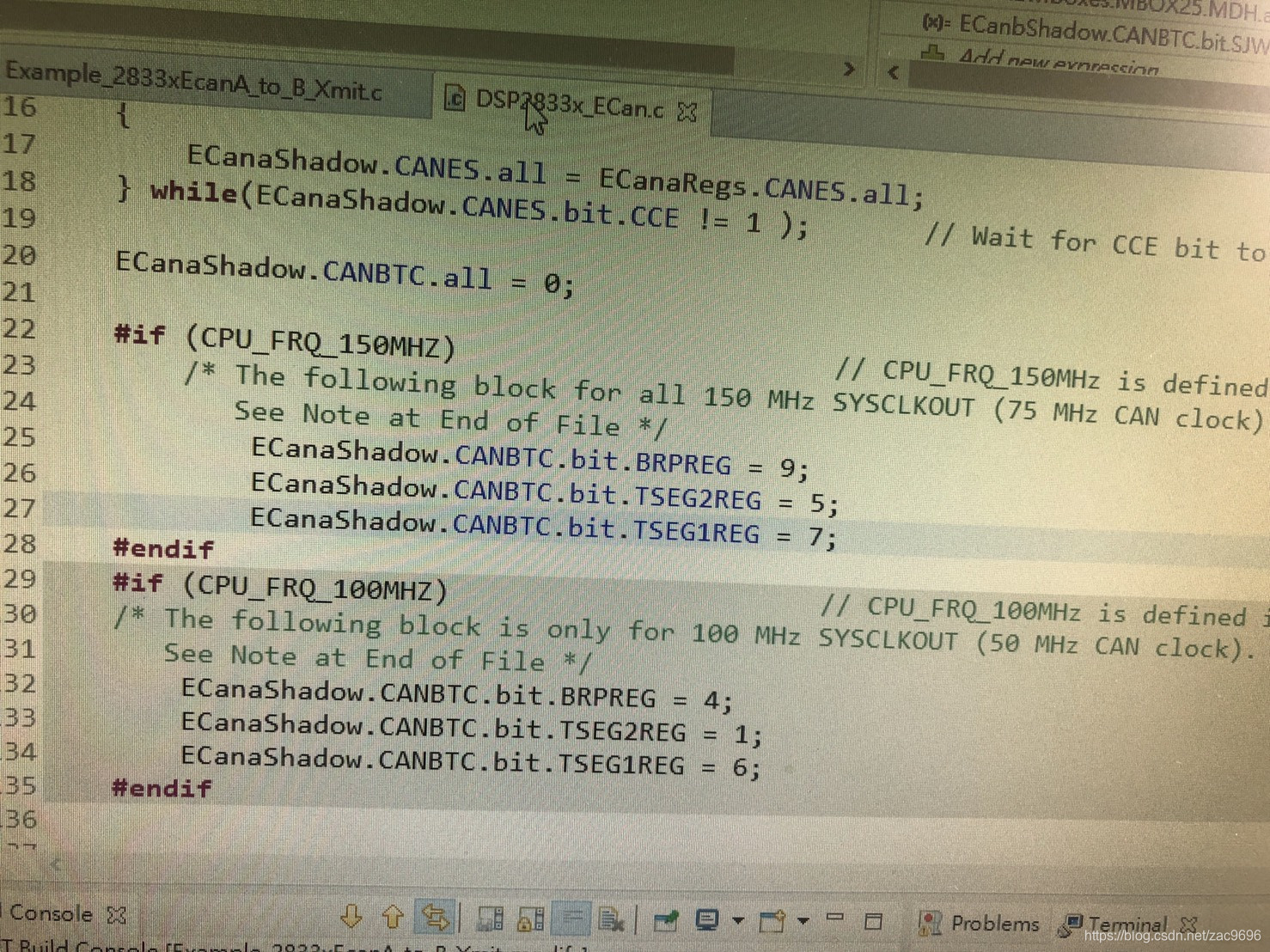

cana canb的can clock 要同時改成如下圖
計算f28335 can時鐘 網站
[can時鐘](https://wenku.baidu.com/view/115a6ca49ec3d5bbfd0a74c7.html?from=search)

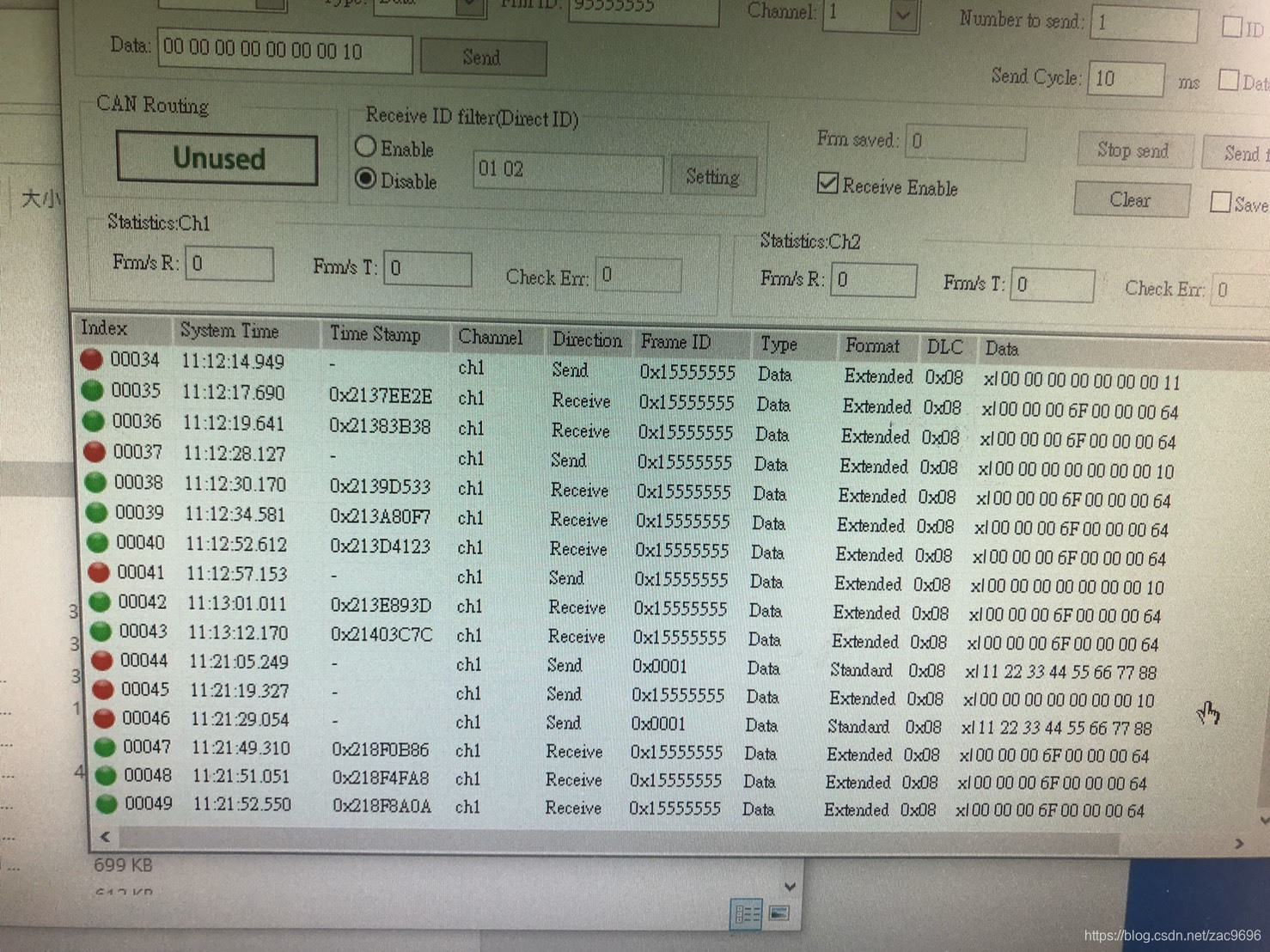

## 測試結果
