# 108 大眼仔在 DOIT 年會

> [點此觀看原始內容](https://openlabtaipei.hackpad.tw/jnsy4CKrJRI)

108 大眼仔在 DOIT 年會

最近有獲得一筆小經費並且被邀請去 [DOIT 年會](https://taiwan-doit.com/)參展，所以可以繼續把這計畫完成，進入下一個階段。關於大眼仔計畫請見 [108](https://openlabtaipei.hackpad.tw/AmRnF89R8ex) 。

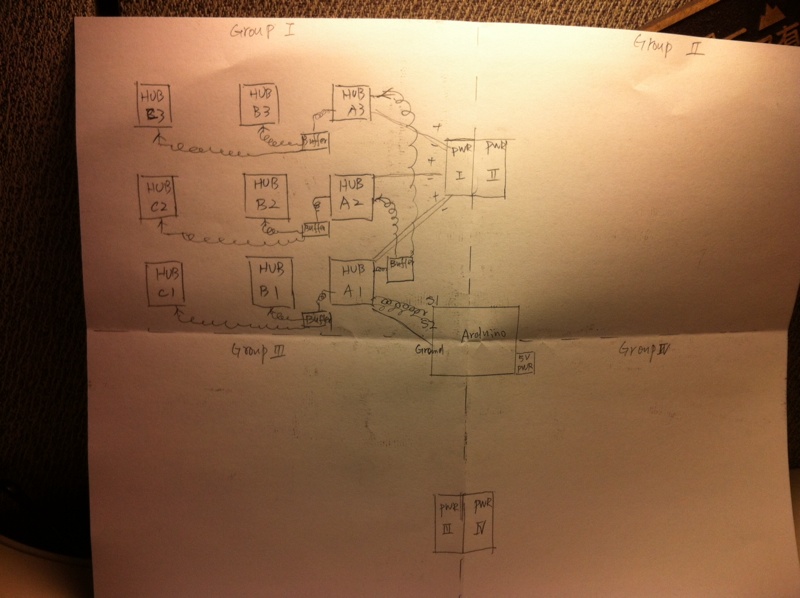

今年 DOIT 年會場地如去年一樣，是在松山菸廠，現場會有一張200*200公分的桌子提供擺放。所以這次的進化是想好好讓這 100  多隻的大眼仔好好的集體動起來，上一次在華山的 maker faire taipei 並沒有完整的完成，只有局部的數十隻完成動作。初步擺放規劃如下：
1. 由一塊 arduino 去控制分成四大區塊的大眼仔
2. 一個區塊有25隻
3. 一個區塊會有一顆電源供應器
[圖示 svg 檔案](https://www.dropbox.com/s/62hpzxdakyuuz49/%20big%20eye%20in%20doit.svg?dl=0)
 圖示上的每一個小淺藍色代表一個大眼仔，上面會有兩組伺服馬達的線，依序為咖啡（接地）、紅（電源）、黃（pwm）

所以達到這次的目標會有幾個問題要解決：
1. arduino 的程式編寫
2. pwm 訊號線的規劃
3. 電力供給規劃
4. 大眼仔們的微調整理
5. 集體動作設計
6. 108 大眼仔的活動紀錄
7. 機動運輸部隊
8. 現場佈展

 Details :

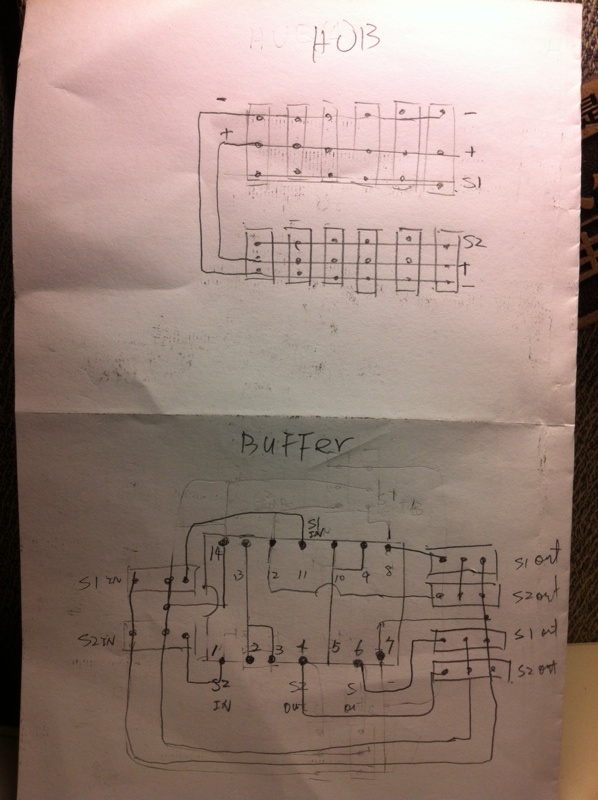

pwm 訊號線的規劃  =\> 用 TTL 當 Buffer, 可以一對一, 也可一對多 (建議 Crossbar like design)
電力供給規劃 ==\> Cascade down, 可以直接與上面的 TTL Buffer 做整合佈線
集體動作設計 ==\> sensors : CCD 影象追蹤 (這要請 Philips 著力 RPi ), 紅外線體溫觸發, 超音波接近觸發, LED 遮斷觸發, 光敏遮斷觸發, 電容式 觸摸觸發, Gyro/ACC 震動移動觸發... etc.
