Arduino + Nixie Tube

[http://www.arduinix.com/](http://www.arduinix.com/)

數字真空管類型
| 類型 | 蘇聯 | 中國 | 其他 |
| --- | --- | --- | --- |
| 直立管 | IN-8
IN-14
IN-16 | QS16-12
QS18-12(類IN-14) | NL-874(倒立) |
| 平面管 | IN-2
IN-4(超大)
IN-12
IN-17 | QS16-1
QS30-1(SZ-8,SZ1-1)
QS27-1(類IN-12) | 　 |
| 符號管 | 　 | QS30-53(+-x/) | 　 |

組成：
- [ ] Arduino
- [ ] 9~12V DC to 170V~200V DC
- [ ] Nixie tube驅動方式
- [ ] RTC  module(斷電後繼續供電給IC累計時間)

常見驅動方式：
1. SN74141(K1551D1)
2. 74HC595

供電：
1. DC170V~200V

RTC (DS1307)

電路收集：

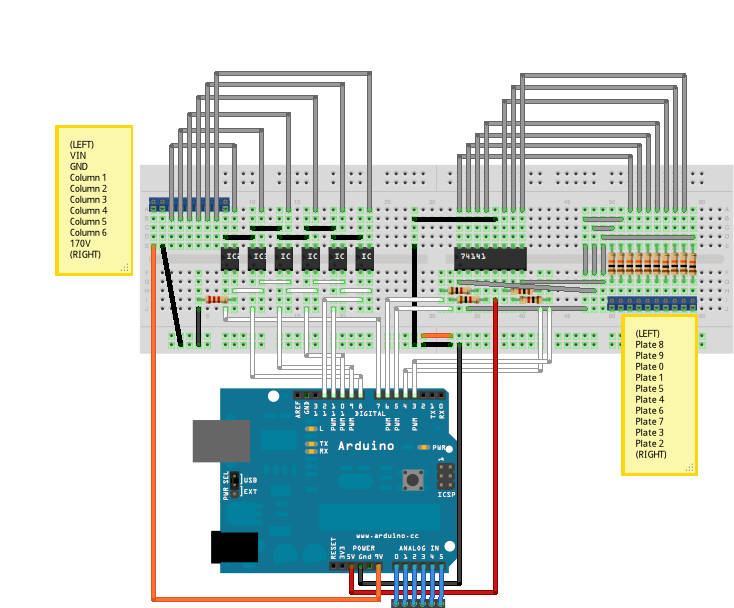

1. 74141 + TLP621*6
[http://fritzing.org/projects/nixi-tube-control-driver-shield-for-arduino](http://fritzing.org/projects/nixi-tube-control-driver-shield-for-arduino)

[CODE](http://fritzing.org/media/fritzing-repo/projects/n/nixi-tube-control-driver-shield-for-arduino/code/nixi_test1.pde)

2 74141\*4+74HC595\*2
[http://forum.arduino.cc/index.php/topic,126281.0.html](http://forum.arduino.cc/index.php/topic,126281.0.html)
