使用 inkscape 做雷射切割設計

簡介

使用 inkscape 來做雷射切割設計的優缺點:
優點

  • 是自由軟體
  • 相關教學資源多
  • svg 的檔案格式可以找到需多可參考與再次創作的檔案

缺點

  • 介面與操作不習慣的問題

環境設定

因為 inkscape 是向量繪圖軟體,不是專門設計給雷射切割使用的,所以需要小調整為適合雷切設計使用,讓設計更順手。

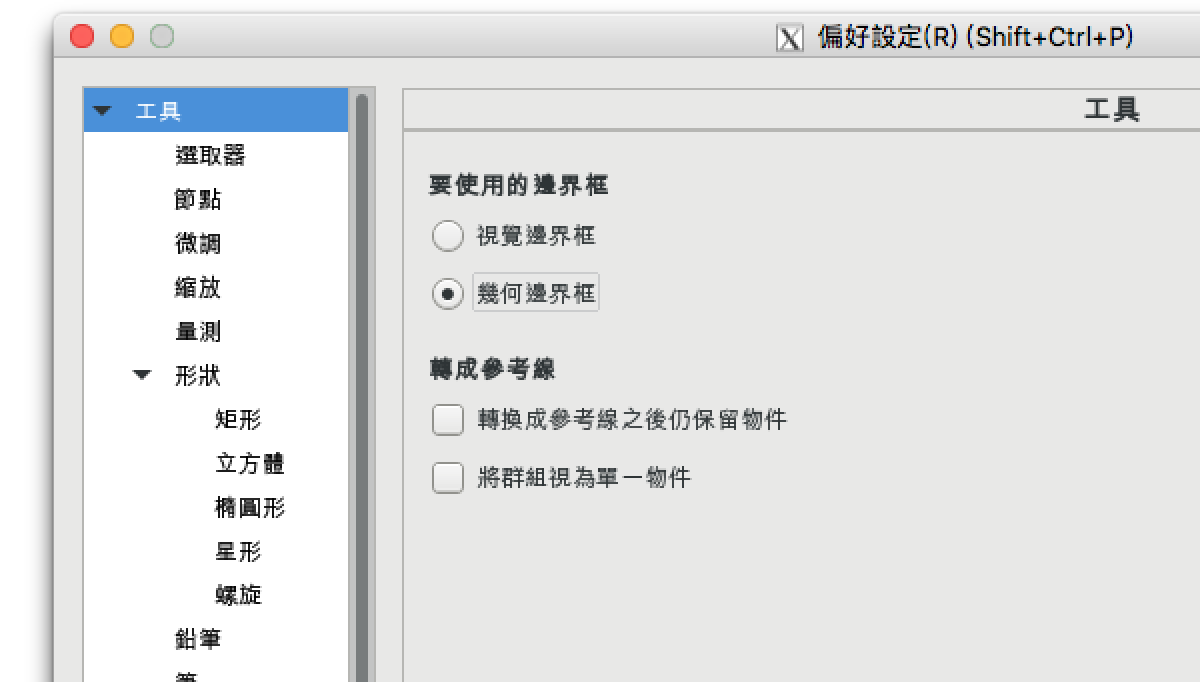

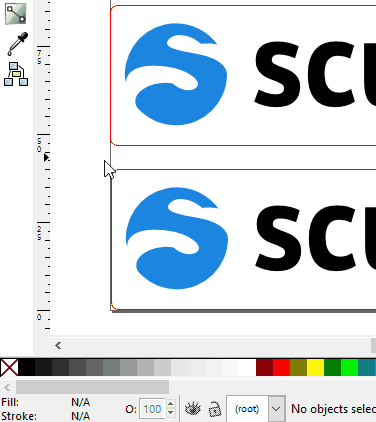

設定為幾何邊界框

Image Not Showing Possible Reasons
  • The image file may be corrupted
  • The server hosting the image is unavailable
  • The image path is incorrect
  • The image format is not supported
Learn More →

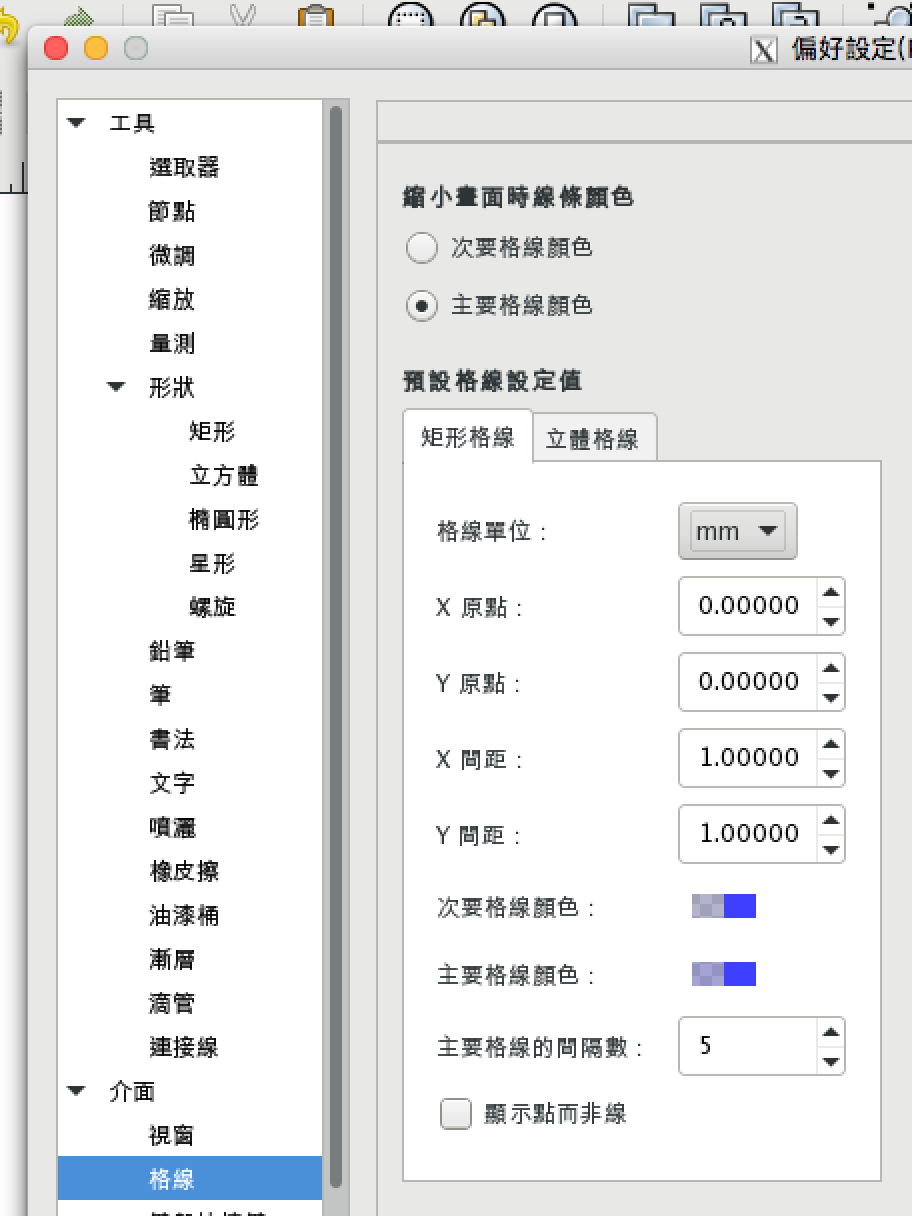

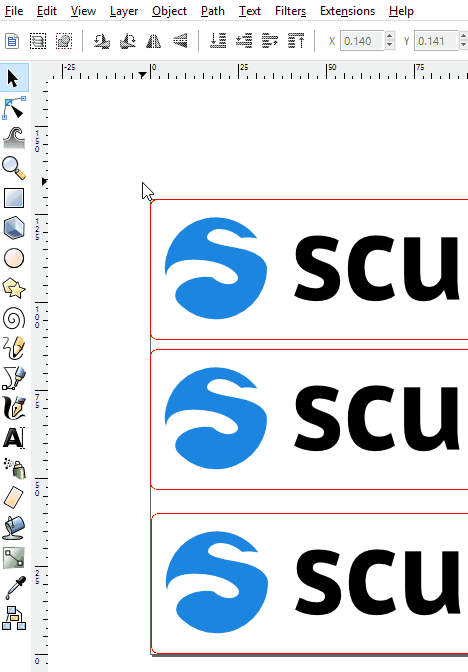

設定格線為 mm

Image Not Showing Possible Reasons
  • The image file may be corrupted
  • The server hosting the image is unavailable
  • The image path is incorrect
  • The image format is not supported
Learn More →

設定單位

Image Not Showing Possible Reasons
  • The image file may be corrupted
  • The server hosting the image is unavailable
  • The image path is incorrect
  • The image format is not supported
Learn More →

設定畫板尺寸以及單位為 mm
Image Not Showing Possible Reasons
  • The image file may be corrupted
  • The server hosting the image is unavailable
  • The image path is incorrect
  • The image format is not supported
Learn More →

設定線條單位為 mm

Image Not Showing Possible Reasons
  • The image file may be corrupted
  • The server hosting the image is unavailable
  • The image path is incorrect
  • The image format is not supported
Learn More →

設定雷射切割專用的色板
下載 complete Lcomplete LaserCut palette fileaserCut palette file

  • complete LaserCut palette fileWindows: %appdata%\inkscape\palettes (注:%APPDATA%通常指的是 \Users\<your-username>\AppData\Roaming)
  • inkscape\share\palettes
  • OS X & Linux: ~/.config/inkscape/palettes (注:〜指的是使用者的主目錄,通常為 home 目錄,輸入 /home/<your-username> 在 Linux 或是 /Users/<your-username> 在 OS X)

雷切設計操作重點

在 inkscape

  • 線條寬度設為 0.001 mm
  • 對齊
  • 合併
  • 轉外框,確定每個物件的線條都是 path
  • 到 檢視 顯示模式 輪廓 ,切換成只有線條的顯示模式,檢查有無多餘與缺少的線條。
  • 存檔為 .dxf 檔案格式

Inkscape 貝茲曲線練習
http://bezier.method.ac/

存擋

  1. 檢查線條粗細
    File -> Save As Copy to do an "export" to DXF:
    Image Not Showing Possible Reasons
    • The image file may be corrupted
    • The server hosting the image is unavailable
    • The image path is incorrect
    • The image format is not supported
    Learn More →

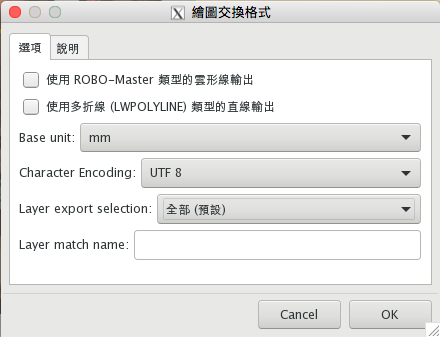

    儲存選項中的單位必須為 mm ,其他設定如下圖所示:
    Image Not Showing Possible Reasons
    • The image file may be corrupted
    • The server hosting the image is unavailable
    • The image path is incorrect
    • The image format is not supported
    Learn More →
