What is MobileNet?

• Google於2017年提出的輕量級 CNN 圖片分類模型，主要使用在手機和嵌入式裝置上

• 並不是唯一一種輕量級模型，其他還有像是 Squeezenet 或是Shufflenet 等等模型
• 我手上這台 Pixel 4 裡面的 Pixel Neural Core 就是用了 MobileNetV3 加上利用 autoML 在 TPU 上優化而生的 MobileNetEdgeTPU
  • 順帶一提最新的 Pixel 6 搭載的是 MobileNetEdgeTPUV2 (圖片分類)、SpaghettiNet-EdgeTPU (物件偵測)、FaceSSD (人臉辨識)、MobileBERT (NLP)


MobileNet V1: Depthwise Separable Convolution

• Depthwise Separable Conv == Depthwise Conv + Pointwise Conv
• Depthwise Conv 將每個 channel 分開做 Conv 來降低計算量，而 Pointwise Conv 則用來來學習同一張圖不同 channel 之間的關係
  • Standard Conv 和 Depthwise Conv 差別在於 channel

  • Pointwise Conv 就是 1x1 Conv，針對一張圖片 1x1 區域的所有 channel 做 Conv

• 順帶一提 MobileNet 並不是第一個提出 Separable Convolution，這個作法早在 Simplifying ConvNets for Fast Learning, 2012 就已經出現，並且在 Rigid-Motion Scattering For Image Classification, 2013中被推廣到 Depthwise Separable

將 channel 分開做 Conv 為什麼可以降低參數量?

符號定義

$D_k:$ Kernel 的 width and height

$D_F:$ feature map 的 width and height

$M:$ Input Channel 數量

$N:$ Output Channel 數量 (Kernel 數量)

• Standard Conv 的計算成本:

• Depthwise Conv 的計算成本:

• Depthwise Separable Conv 的計算成本

  • 拆分


少了多少計算量?

架構對比

• Standard Conv vs Depthwise Separable Conv



• V1 完整架構


V1 result

• 展示了 mobileNet 在使用較少計算複雜度和模型大小的情況下，表現能與其他較大的模型差不多

• 作者也有統計每個 component 所佔的計算量比例，可見 1x1 Conv 所佔比例最高


MobileNet V2: Inverted Residuals and Linear Bottlenecks

• 作者發現 V1 的 Depth-wise separable convolution 中有許多空的 Conv kernel，並發現原因是在低維度空間做 ReLU 會失去很多資訊，但在高維度空間裡面做卻不會
  • 因為 ReLU 的 dead relu problem

• 因此 V2 在 V1 的 Depth-wise separable convolution 的基礎上增加了 Linear Bottlenecks，就是在把做 ReLU 之前的輸入維度提高並換掉 ReLU

Linear Bottlenacks

• 把 Point-wise Conv 中的 ReLU 換成 Linear function

• V2 也在 Depth-wise Conv 之前先做 Point-wise Conv(1x1 conv) 來做升維度，好讓其提取到更多特徵，原文稱這個為 expansion layer


Inverted Residuals

• 最近很紅的 ConvNeXt, 2020s 採用此設計來降低運算量
• 這裡加入了 residual connection 的概念，來達到更高的 memory efficient
  • 注意到 classicial residual block 在連接的時候 channel 很多，但 inverted residual 只連接了 bottlenneck
  • 有標註對角線的 layer 不使用非線性層


class InvertedResidual(nn.Module):
    def __init__(self, in_channels, out_channels, stride, expansion_factor=6):
        super(InvertedResidual, self).__init__()
        self.stride = stride
        mid_channels = (in_channels * expansion_factor)

        self.bottleneck = nn.Sequential(
            Conv1x1BNReLU(in_channels, mid_channels),
            Conv3x3BNReLU(mid_channels, mid_channels, stride,groups=mid_channels),
            Conv1x1BN(mid_channels, out_channels)
        )

        if self.stride == 1:
            self.shortcut = Conv1x1BN(in_channels, out_channels)

    def forward(self, x):
        out = self.bottleneck(x)
        out = (out+self.shortcut(x)) if self.stride==1 else out
        return out

• 運算量的對比

• MobileNet V1 vs MobileNet V2

• ResNet vs MobileNet V2
  • ResNet 先降維 (0.25倍)-> Conv -> 再升維
  • MobileNetV2 先升維(6倍) -> Conv -> 再降維
  • 這樣設計的原因就是他們希望讓特徵能夠在高維的空間作擷取

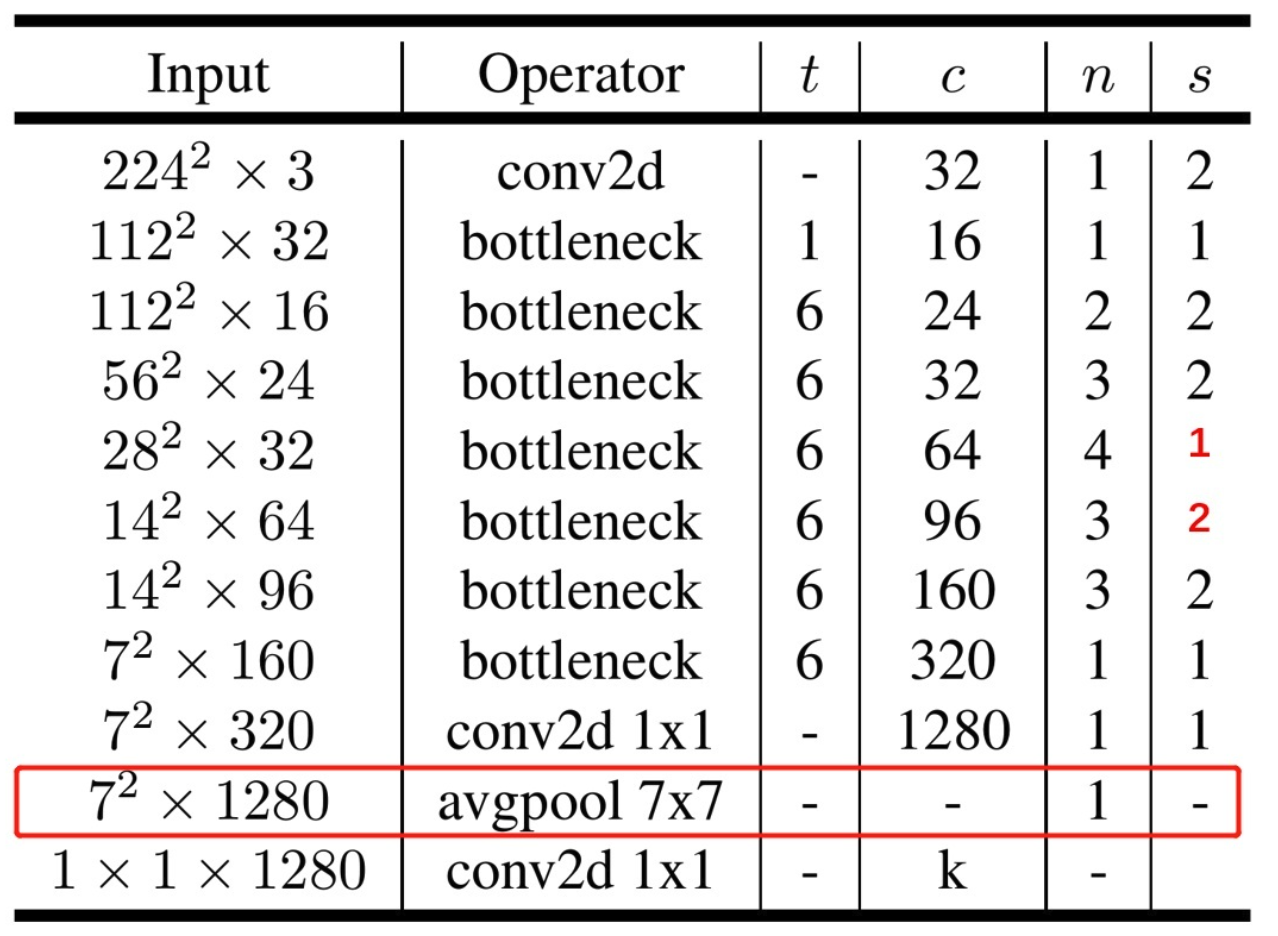

整體架構

• 這邊可以得知 expansion factor
  $t$ =6，也就是說每次的 Point-wise Conv 會輸出 6*k 個 channel
• $c$ = channel,
  $n$ = 重複幾次,
  $s$ = stride

與其他類似網路的對比

• V2在遇到 stride=2 的 3x3 Conv 的時候會取消使用 residual connection，因為輸入和輸出的尺寸會不一樣 (尺寸會減半)


• V2 和其他網路對比其實在中間層的時候就參數量較少了


V2 Result

• On ImageNet (Google Pixel 1)

• On COCO
  • 這邊所謂的 SSDLite 指的是將 SSD 裡面的 Conv 換成 separable convolutions (depthwise followed by 1x1 projection) 的輕量變形模型

• 可見其參數量遠遠小於 YoloV2 和 SSD

MobileNet V3: Squeeze and Excitation with NAS

• 在 V3 中，除了保留前代特性以外還加入了 NAS 以及 SENet 的 Squeeze and Excitation 架構，透過 Global Average Pooling (GAP)計算每個 feature map 的權重，用來強化重要的 feature map 的影響力，並減弱不重要的 feature map 的影響力
  • NAS: Neural Architecture Search，一種 Auto-ML 的方法，G社一直都很愛 (因為很少人玩得起)
• 除此之外也把原本使用的 activation function swish 改為 h-swish 以避免計算 sigmoid，並微調了一點 V2 架構來更進一步降低計算成本

SENet

paper link

• 主要目標是學習 feature channel 間的關係，凸顯不同 feature channel 的重要度，進而提高模型表現
  • 所謂的學習是透過 attention 或是 gating 方式進行，因此實作方法並不唯一
  • 可用來強化重要的 feature map 的影響力，並減弱不重要的 feature map 的影響力


• x 為輸入，x = w * h * c1 （width * height * channel）
• 透過卷積變換
  $F_{tr}$， 輸出 w * h * c2 （width * height * channel)，c2 個大小為w*h的feature map
  $u_c$


• $v_c$ 為 c-th filter 的參數

SENet 流程:

1. 透過
   $F_{sq}$ 壓縮操作，輸出 1 * 1 * c2 (Squeeze部分)
   • 這邊作者用global average pooling 作為 Squeeze 操作（就是把w和h維度取平均變成一個scalar)，作為等等學習的準備


2. 透過
   $F_{ex}(W)$ 操作學到權重 (Excitation部分)
   • $F_{ex}(W)$操作包括兩個全連接層和兩個非線性激活函數(ReLu, Sigmoid)來製作出一個 gating 機制來學習

3. 最後透過

$F_{sacle}$ 輸出 re-wight 後的 w * h * c2

• $s_c$ 就是 feature map 的 weights，論文提到這樣的操作其實就等於在對每一個 feature map 學習其 self-attention weight，但沒有詳細說明怎麼替換成 SA 版本



Implementation of SENet in timm, using gating

class SqueezeExcite(nn.Module):
    """ Squeeze-and-Excitation w/ specific features for EfficientNet/MobileNet family
    Args:
        in_chs (int): input channels to layer
        rd_ratio (float): ratio of squeeze reduction
        act_layer (nn.Module): activation layer of containing block
        gate_layer (Callable): attention gate function
        force_act_layer (nn.Module): override block's activation fn if this is set/bound
        rd_round_fn (Callable): specify a fn to calculate rounding of reduced chs
    """

    def __init__(
            self, in_chs, rd_ratio=0.25, rd_channels=None, act_layer=nn.ReLU,
            gate_layer=nn.Sigmoid, force_act_layer=None, rd_round_fn=None):
        super(SqueezeExcite, self).__init__()
        if rd_channels is None:
            rd_round_fn = rd_round_fn or round
            rd_channels = rd_round_fn(in_chs * rd_ratio)

        act_layer = force_act_layer or act_layer
        self.conv_reduce = nn.Conv2d(in_chs, rd_channels, 1, bias=True)
        self.act1 = create_act_layer(act_layer, inplace=True)
        self.conv_expand = nn.Conv2d(rd_channels, in_chs, 1, bias=True)
        self.gate = create_act_layer(gate_layer)

    def forward(self, x):
        x_se = x.mean((2, 3), keepdim=True)
        x_se = self.conv_reduce(x_se)
        x_se = self.act1(x_se)
        x_se = self.conv_expand(x_se)
        return x * self.gate(x_se)

SENet 可替換掉 inception block 或是 residual block

MobileNet V2

MobileNetV2 + Squeeze-and-Excite = MobileNetV3

• 整個架構是將 SENet 放在 depthwise conv 之後，變成新的 bottleneck
• 這樣放的原因是因為 SENet 的計算會花費一定時間，所以作者在含有 SENet 的架構中將 expansion layer 的 channel 變為原本的 1/4，這樣一來他們發現不僅可以提高準確度也沒有增加所需時間



NAS

• 沒怎麼接觸所以簡單講
• 主要利用 platform-aware NAS + NetAdapt
  • 前者用於在計算量受限的前提下來搜尋網路的每一個 block，稱為 block-wise search


  • 後者則用於針對每一個確定的 block 之中的網路層 kernel 數量做學習，稱為 layer-wise search


• 搜尋的目標主要是有兩個： 1) 減少任何一個 expansion layer 的 size, 2) 減少所有 block 中的 bottleneck
• 在使用 NAS 的過程中他們也因此發現 V2 的某幾個層計算成本相對高，因此才會又對其架構做了進一步修改

架構微調

• 他們實驗發現 V2 之中用來提高維度的 1x1 Conv (Expansion layer) 其實反而增加了模型的計算量，因此改為將其放在 avg pooling 之後
• 整個流程會先利用 avg pooling 將 feature map 從 7x7 降為 1x1，再利用 1x1 Conv 提高維度，減少了 7x7=49 倍的計算量
• 除此之外作者也去掉了前面的 3x3 Conv 和 1x1 Conv，因此降低 15ms 的速度但沒有喪失準確率
• V2


• V3
  • 眼睛比較利的話也可以發現 V3 還有調整一開始的 filter 數量，V2 是使用 32 個 3x3 conv kernel，而經過實驗後他們發現可以降為 16 個並且不影響準確率又可以降低 2ms

• 微調後的整體架構



Nonlinearities

• 原本的 swish 中有使用到 sigmoid，但其計算放在行動裝置上面的計算非常貴


• 所以他們對其做了修改，將一部分較深層的激活函數改用 h-swish，剩下的則使用 ReLU 來替代掉 swish



使用 ReLU 的好處有兩個：

1. 可在任何平台上進行運算
2. 消除了潛在的由於浮點數運算缺陷而導致的準確度損失

• 比較使用 h-swish 之後所能降低的 latency (ms)
  • @n, n=number of channel


• 作者的實驗發現 h-swish 應該使用在 channel >= 80 的 layer 才能得到最好效果



V3 Result

• 整個 MobileNet V3 發展的流程與模型增進程度

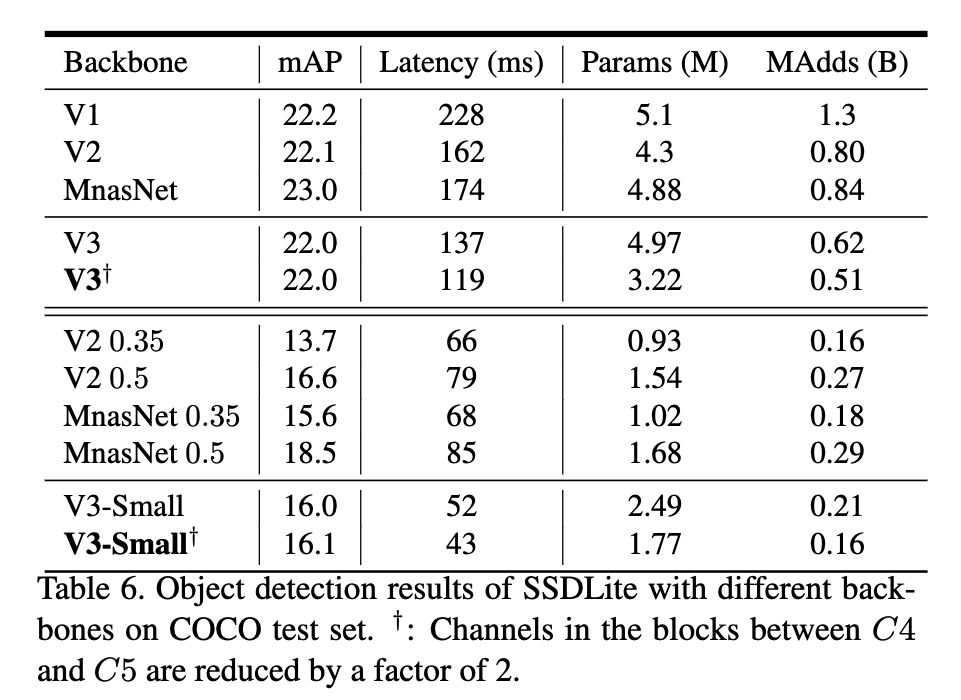

• V1 vs V2 vs V3 in COCO


• V1 vs V2 on Pixel 1


• Experiments on Pixel, 2, 3
