# JuliaTokai #10 (2021/05/15)
###### tags: `JuliaTokai` `prezentation`
---
# Rotations.jlで学ぶ<br>3次元の回転
[堀川 由人, ほりたみゅ, @Hyrodium](https://hyrodium.github.io)
----
### おしながき
* 自己紹介
* 3次元の回転って?
* Rotations.jlの紹介
* 面白い結果(a) $\operatorname{SO}(3)$の可視化
* 面白い結果(b) Thomson問題の拡張
* まとめ
---
## 自己紹介
幾何学がスキ!
![](https://hyrodium.github.io/assets/logo.png =300x) ![](https://media0.giphy.com/media/BWClhsM6ACc7QaPNDc/giphy.gif?cid=790b761199dc032c147fd3e0de271eb710c7d2a1b936172e&rid=giphy.gif&ct=g =300x)
[堀川 由人, ほりたみゅ, @Hyrodium](https://hyrodium.github.io)
* 過去の関連発表
* Rotations.jlとの関わり
----
### 過去の関連発表
$\operatorname{SO}(3)$と$\operatorname{SU}(2)$の対応関係について話しました
* [逆数の作図からCayley変換まで / 第1回日曜数学会](https://www.slideshare.net/yutohorikawa/cayley-57826500)
![](https://i.imgur.com/Je0Pm8K.png =x150) ![](https://i.imgur.com/mD7m3C4.png =x150) ![](https://i.imgur.com/xQ8nvQV.png =x150)
* [Riemann球面に内接する直方体 / 第4回日曜数学会](https://www.slideshare.net/yutohorikawa/riemann-57827572)
![](https://i.imgur.com/mSLbPqn.png =x150) ![](https://i.imgur.com/W9Gku2d.png =x150) ![](https://i.imgur.com/XW6aBP0.png =x150)
----
### Rotations.jlとの関わり
3次元回転をJuliaで扱うためのパッケージ
* 1ヶ月前(2021/04/08)からcontribution開始
* PR 8つ (merged 3つ)
* issue 7つ
* 3次元回転を完全に理解したぞ!
* 今日はその報告です
---
## 3次元の回転って?
* そもそも回転とは
* $\operatorname{SO}(3)$の性質 ①-⑥
----
### そもそも回転とは
* 原点の位置を変えない合同変換
* (普通は)Eudlid空間での合同変換
* ただし鏡像は除く
* 線形代数の言葉で言えば…
* 直交行列による変換 ($R^{-1}=R^{\top}$となる行列)
* ただし行列式は1
* 一般には$n$次の回転行列まで考えれる
* $\operatorname{SO}(n)$と書く
* Rotations.jlでは(基本的に)3次のみ扱う
----
### $\operatorname{SO}(3)$の性質① 元の可視化
$\color{red}{x},\color{green}{y},\color{blue}{z}$軸の正規直交基底の"姿勢"が$\operatorname{SO}(3)$の元
![](https://i.imgur.com/HIPjM9b.png =450x) ![](https://i.imgur.com/HUF1YaG.png =x100)
----
### $\operatorname{SO}(3)$の性質② 空間の次元
* 与えられた姿勢への到達に、3回の座標軸回転が必要
* Euler角と呼ばれる (回転順序によって12種類存在)
* $\color{blue}{z}\text{-}\color{red}{x}\text{-}\color{blue}{z}, \color{red}{x}\text{-}\color{green}{y}\text{-}\color{red}{x}, \color{green}{y}\text{-}\color{blue}{z}\text{-}\color{green}{y}, \color{blue}{z}\text{-}\color{green}{y}\text{-}\color{blue}{z}, \color{red}{x}\text{-}\color{blue}{z}\text{-}\color{red}{x}, \color{green}{y}\text{-}\color{red}{x}\text{-}\color{green}{y}$ 狭義Euler角
* $\color{red}{x}\text{-}\color{green}{y}\text{-}\color{blue}{z}, \color{green}{y}\text{-}\color{blue}{z}\text{-}\color{red}{x}, \color{blue}{z}\text{-}\color{red}{x}\text{-}\color{green}{y}, \color{red}{x}\text{-}\color{blue}{z}\text{-}\color{green}{y}, \color{blue}{z}\text{-}\color{green}{y}\text{-}\color{red}{x}, \color{green}{y}\text{-}\color{red}{x}\text{-}\color{blue}{z}$ Tait–Bryan角
* つまり$\operatorname{SO}(3)$は3次元の空間! $\dim(\operatorname{SO}(3))=3$
* より一般に$\dim(\operatorname{SO}(n))=n(n-1)/2$
![](https://media1.giphy.com/media/P8hnZXBWvNcpBYUmNE/giphy.gif?cid=790b7611b23ea0d9b90d0c376d5794e5844af2aef3b1fcf5&rid=giphy.gif&ct=g =250x) ![](https://media0.giphy.com/media/gMUpeF3bfOs7j5aY04/giphy.gif?cid=790b7611617f153c1f101642bb5d31a4a423463df37ed36d&rid=giphy.gif&ct=g =250x)\
$\color{red}{x}\text{-}\color{green}{y}\text{-}\color{blue}{z}回転 / \color{red}{x}\text{-}\color{green}{y}\text{-}\color{red}{x}$回転
----
### $\operatorname{SO}(3)$の性質③ 行列表示
![](https://i.imgur.com/HIPjM9b.png =x180) ![](https://i.imgur.com/HUF1YaG.png =x150)
* 3次元なのにパラメータが9つあるように見える
* $xy$平面上の円周$S^1$と同じ状況
* 行列表示すると過剰にパラメータが発生
* :arrow_up: 計算量
* :arrow_down: 計算精度
* 行列表示以外の"良い"パラメータが欲しい!
----
### $\operatorname{SO}(3)$の性質④ 固有値と固有ベクトル
* $R\in \operatorname{SO}(3)$の固有値は$\{1,e^{i\theta},e^{-i\theta}\}$で表示可能
* 固有値$1$に対応する固有ベクトルが回転軸
* $\theta$が回転角
* 任意の回転は「軸回りの回転」として表示可能!
* 回転軸(2次元)+回転量(1次元)なのでちゃんと3次元
* [Rodriguesの回転公式](https://ja.wikipedia.org/wiki/%E3%83%AD%E3%83%89%E3%83%AA%E3%82%B2%E3%82%B9%E3%81%AE%E5%9B%9E%E8%BB%A2%E5%85%AC%E5%BC%8F)
![](https://media4.giphy.com/media/8Zz6CB6PkVkeyRE6kE/giphy.gif?cid=790b761191754df7698c0550a00c62f0008964a6845f84bd&rid=giphy.gif&ct=g =240x) ![](https://i.imgur.com/jf0nDyz.png =x240)
----
### $\operatorname{SO}(3)$の性質⑤ 準同型な空間など
この辺りから数学的に込み入ってきますが…
* $\operatorname{SO}(3)$と$\operatorname{SU}(2)$は$1:2$に対応(準同型)
* $\operatorname{SU}(2)$は$\det$が1のユニタリ行列全体
* (詳細は以前の発表スライド参照)
* $\operatorname{SU}(2)$は「単位長さ四元数全体」と対応(同型)
* つまり4つの実数で3次元の回転を表現可能
* パラメータ減ってハッピー!(9→4)
* 「単位長さ四元数」は3次元球面$S^3$と対応(同相)
* $S^3\subset\mathbb{R}^4$なので普通の球面ではない
* 立体射影で$S^3\leftrightarrow\mathbb{R}^3\cup\{\infty\}$の対応(同相)
* パラメータ減ってハッピー!(4→3)
----
### $\operatorname{SO}(3)$の性質⑥ まとめ
* $\operatorname{SO}(3)$は3次元Lie群!
* 3次行列として表示可能
* しかし計算には都合が悪い
* 良い感じのパラメータ(座標)が欲しい!
* 直感的に理解しやすい
* コンピュータが計算しやすい
* 数学的なモチベーション → https://twitter.com/phykm/status/1388747029304672261
* 行列表示 / Euler角 / 軸回り回転 / 四元数 / $\mathbb{R}^3\cup\{\infty\}$
---
## Rotations.jlの紹介
* Juliaで3次元回転を扱うためのパッケージ比較
* Rotations.jlで定義される型
* 使い方の例
----
### Juliaで3次元回転を扱うための<br>パッケージ比較
* [Rotations.jl](https://github.com/JuliaGeometry/Rotations.jl)
* 回転は3次元行列
* 最新版`v1.0.2`
* [ReferenceFrameRotations.jl](https://github.com/JuliaSpace/ReferenceFrameRotations.jl)
* (まだ詳しく触ってないので何とも…)
* 最新版`v0.5.7`
----
<!-- .slide: style="font-size: 30px;" -->
### Rotations.jlで定義されている型
* 行列表示
* `RotMatrix`
* Euler角
* `RotX`, `RotY`, `RotZ`
* `RotXY`, `RotYX`, `RotZY`, `RotYZ`, `RotXZ`, `RotZX`
* `RotXYZ`, `RotXYX`, (他10種)
* 軸回り回転
* `AngleAxis`
* `RotationVec`
* 四元数
* `UnitQuaternion`
* $S^3$の立体射影
* `MRP` (Modified Rodrigues Parameters)
* $S^3$の原点からの射影
* `RodriguesParam`
`<: Rotation <: StaticMatrix <: AbstractMatrix`
これらの他にも2次元回転の型もある
----
### 使い方の例
```julia=
using Rotations
# ランダムに回転行列を生成 (Haar測度)
R_uq = rand(UnitQuaternion{Float64})
# 行列に変換
Matrix(R_uq)
# 別のパラメータに変換 (MRP)
R_mrp = MRP(R_uq)
# 別のパラメータに変換 (Euler角)
R_xyz = RotXYZ(R_uq)
```
このスライドのgifもRotations.jlで計算してます
(レンダリングはPOV-Ray)
---
## 面白い結果(a) $\operatorname{SO}(3)$の可視化
`MRP`を使えば頑張れば$\operatorname{SO}(3)$を3次元球として描ける!
* ① 可視化の概要
* ② 座標軸まわりの回転
* ③ 非可換性の可視化
* ④ $xy$回転曲面の可視化
* ⑤ ジンバルロック
* ⑥ 有限部分群
----
### $\operatorname{SO}(3)$の可視化①
`MRP`で可視化する!

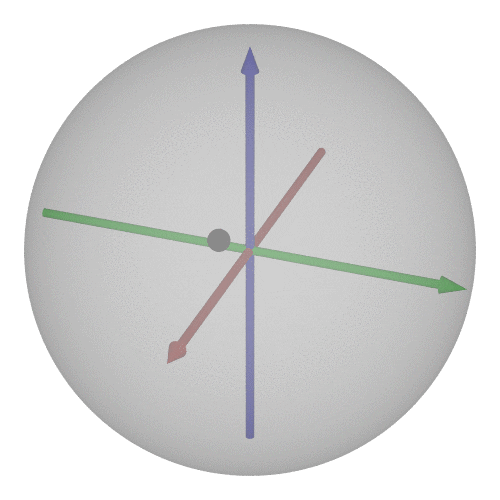

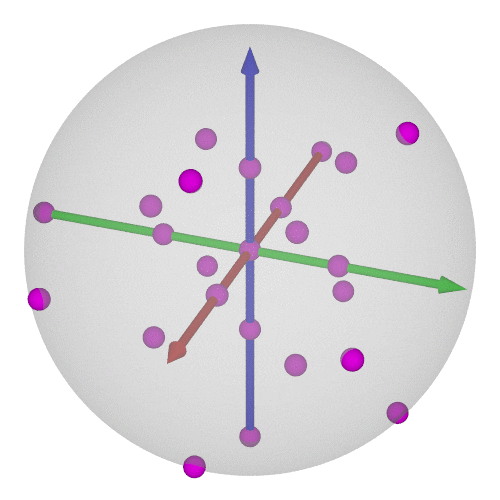

![](https://media2.giphy.com/media/lSsUc96YbwPLOsSjOE/giphy.gif?cid=790b7611b0181c53504884200c283991728139cda5b7bfe2&rid=giphy.gif&ct=g =350x) ![](https://i.imgur.com/HIPjM9b.png =350x)
数学的に込み入ったことは抜きにして…
3次元球内の一点が、一つの姿勢($\operatorname{SO}(3)$の元)を表す!
----
### $\operatorname{SO}(3)$の可視化②-x
$x$軸回転
![](https://media4.giphy.com/media/icJFrVwEFNNyN7JKlP/giphy.gif?cid=790b7611d74e9cb86466d218c100be524ab1a92101734922&rid=giphy.gif&ct=g)
原点が単位行列
----
### $\operatorname{SO}(3)$の可視化②-y
$y$軸回転
![](https://media2.giphy.com/media/sWSgE73h7GHvIhrAGo/giphy.gif?cid=790b76118dfc6a0b557324a7336f05baf1d7fcead95a8b5d&rid=giphy.gif&ct=g)
球面上の点がちょうど「180°回転」に相当する
----
### $\operatorname{SO}(3)$の可視化②-z
$z$軸回転
![](https://media3.giphy.com/media/R7cZqkkimdIne1uhBG/giphy.gif?cid=790b7611be345994e975cf706e1696e65c5922260d1902aa&rid=giphy.gif&ct=g)
* 一般に左図での「球面内の点と原点を結ぶ直線」は右図での「回転軸」に一致する
* 逆元は原点対称の点
----
### $\operatorname{SO}(3)$の可視化③
$\operatorname{SO}(3)$の非可換性:$\color{magenta}{R_x(t)R_y(t)}$と$\color{cyan}{R_y(t)R_x(t)}$の比較

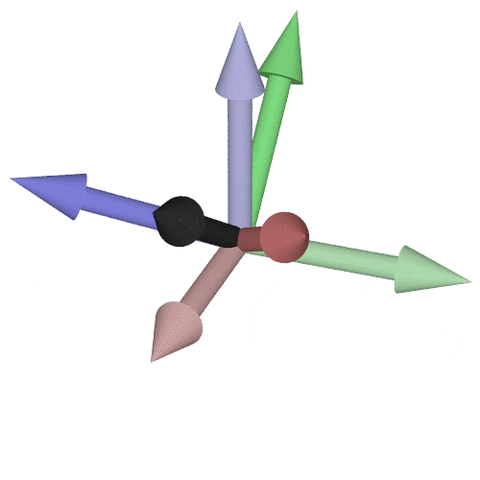

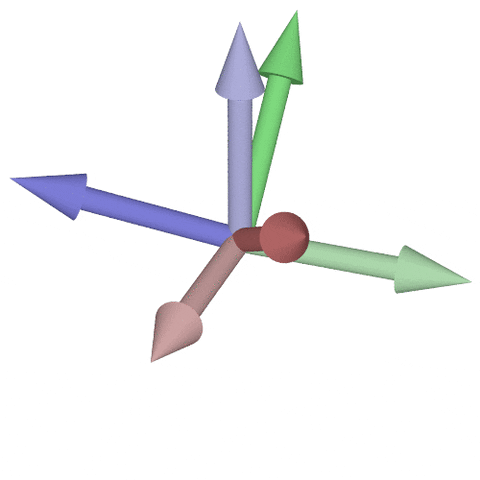

![](https://media4.giphy.com/media/fjmvMyManZVb6b1FP9/giphy.gif?cid=790b761192273ed5c1a37387015f5cd4602f6ea127dc50cb&rid=giphy.gif&ct=g)
MRP(左)の方が基底の図示(右)よりも把握しやすい
----
### $\operatorname{SO}(3)$の可視化④
$\{R_x(s)R_y(t) \mid s,t\in\mathbb{R}\}$は群を成さないが…
曲面としては描画できる

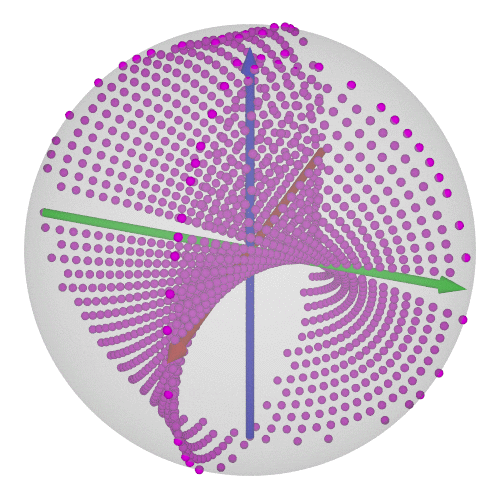

![](https://media3.giphy.com/media/zHPoJ4UXjHJEkrQGIB/giphy.gif?cid=790b7611a3fdb81d2ecb4353590d9b0eb640dc6f3065b16b&rid=giphy.gif&ct=g =x350) ![](https://media1.giphy.com/media/Zxf1aKEoBuxCQqNkty/giphy.gif?cid=790b7611f6b31808980cb4e60de91783275a381ca289aa07&rid=giphy.gif&ct=g =x350)
----
### $\operatorname{SO}(3)$の可視化⑤
[ジンバルロック](https://ja.wikipedia.org/wiki/%E3%82%B8%E3%83%B3%E3%83%90%E3%83%AB)(`RotXYX`)

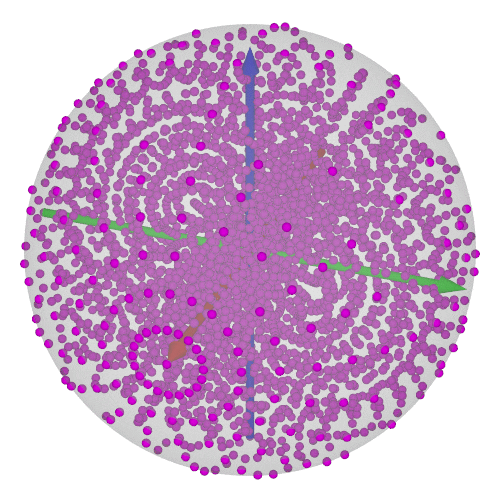

![](https://media3.giphy.com/media/nvj1I9ztgHV3LPrefo/giphy.gif?cid=790b76114d1e1433c255c0aec69065664ae45a48b01573cd&rid=giphy.gif&ct=g =350x)
$x$軸上でめっちゃ密 😷 → Jacobianがゼロ
→ Euler角は$\operatorname{SO}(3)$の全体座標に不適格
----
### $\operatorname{SO}(3)$の可視化⑥-4/4
$\operatorname{SO}(3)$の有限部分群と言えば…正多面体群!
* 正4面体群の位数は12
* $\operatorname{SU}(2)$で考えれば24個←正24胞体の頂点に一致!

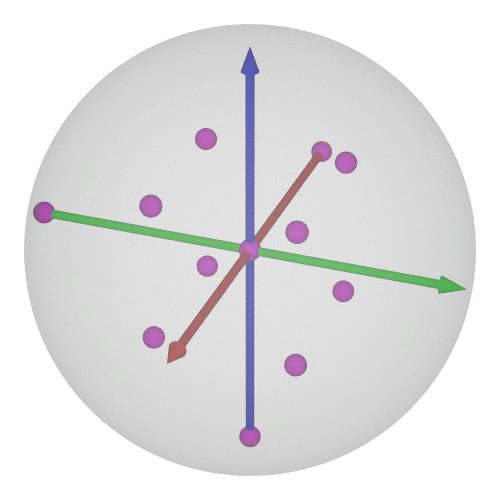

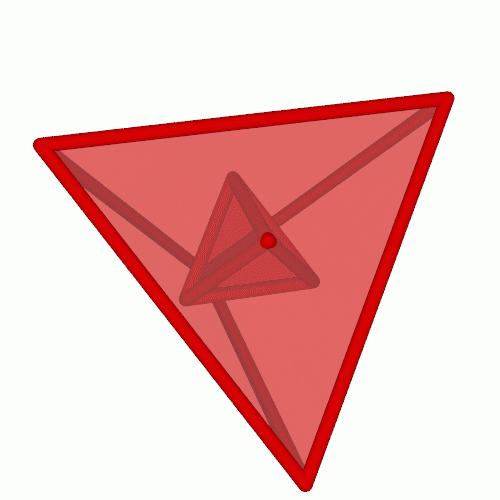

![](https://media3.giphy.com/media/f5mSX3OK0yH1aoT7fR/giphy.gif?cid=790b761141deee0f8a4e67cc588bf1c57ff434172c4d5fb3&rid=giphy.gif&ct=g =400x) ![](https://media3.giphy.com/media/3o6gaRVJG8FmmonsLC/giphy.gif?cid=790b76115df6dbbcab8dbe159135ae4aa4b56f969917461f&rid=giphy.gif&ct=g =400x)
----
### $\operatorname{SO}(3)$の可視化⑥-6/8
* 正6面体群(=正8面体群)の位数は24
* $\operatorname{SU}(2)$で考えれば48個←正24胞体の頂点と胞中心に一致!

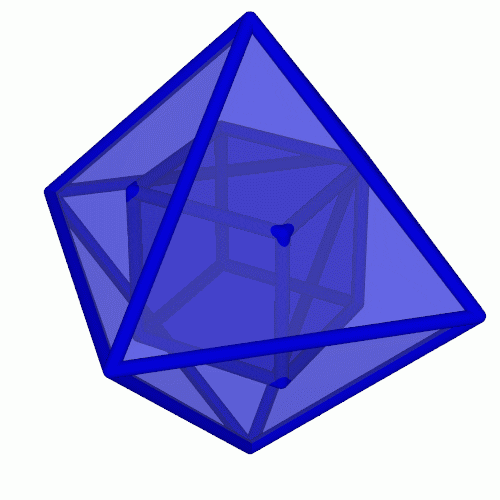

![](https://media0.giphy.com/media/RLfAyxWG9TJ2dtysdE/giphy.gif?cid=790b7611a29ab211462ffdbd3becd31ad402c3538fbaea78&rid=giphy.gif&ct=g =400x) ![](https://media3.giphy.com/media/xT0BKjGsKdlWBJe2C4/giphy.gif?cid=790b761192bc7487acf894a28fab3ba02760f1f3cc4dc0b8&rid=giphy.gif&ct=g =400x)
----
### $\operatorname{SO}(3)$の可視化⑥-12/20
* 正12面体群(=正20面体群)の位数は60
* $\operatorname{SU}(2)$で考えれば120個←正600胞体の頂点に一致!

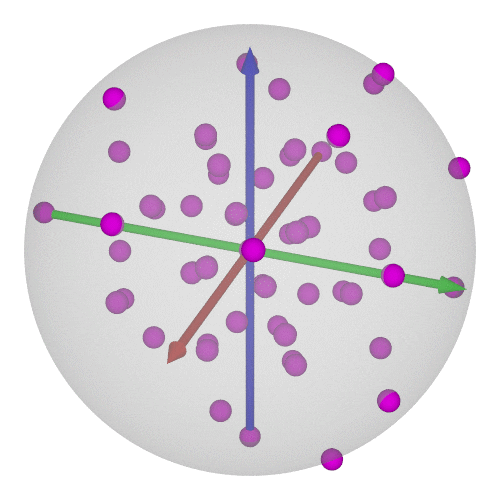

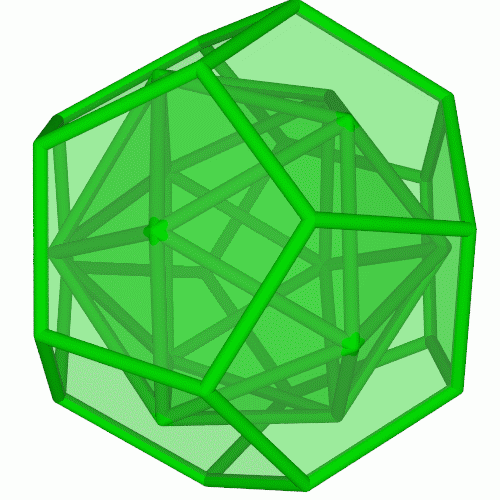

![](https://media4.giphy.com/media/ucfKbc8MeNHOvP4AbE/giphy.gif?cid=790b7611021d04f25095614e233b557744a3bb4119504f10&rid=giphy.gif&ct=g =400x) ![](https://media4.giphy.com/media/3o6gaTLI9ho5ADW86c/giphy.gif?cid=790b76119d768ecbf6c7702b345585533f66ef1bfb8f8945&rid=giphy.gif&ct=g =400x)
---
## 面白い結果(b) Thomson問題の拡張
* Thomson問題とは
* $\operatorname{SO}(3)$への拡張
* 計算結果
----
### Thomson問題とは① 概要
> トムソン問題(トムソンもんだい、英: Thomson problem) は、静電エネルギーが最小になるよう単位球面上に N 個の電子を配置する問題である(電子間力はクーロンの法則に従うものとする)。
[Wikipedia](https://ja.wikipedia.org/wiki/%E3%83%88%E3%83%A0%E3%82%BD%E3%83%B3%E5%95%8F%E9%A1%8C)より
----
### Thomson問題とは② 計算例

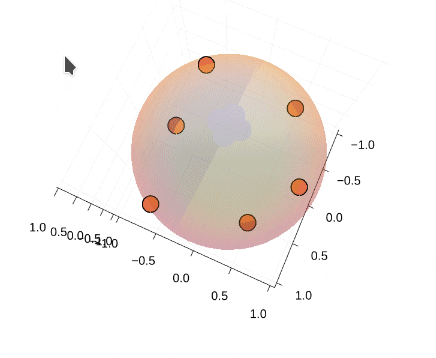

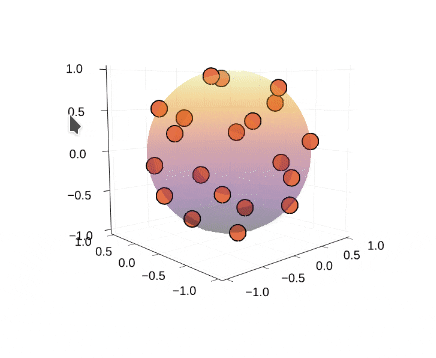

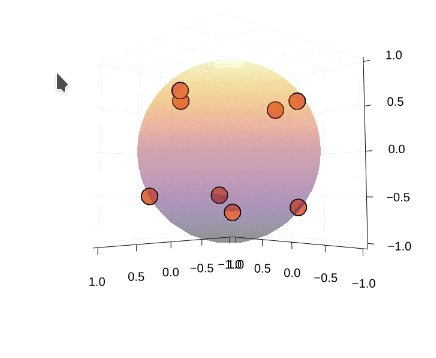

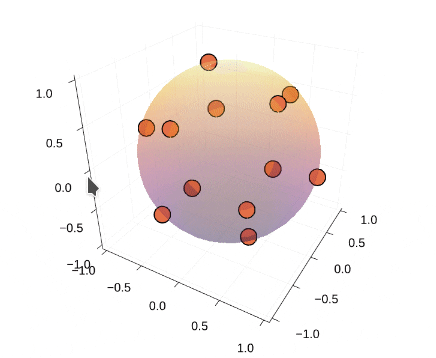

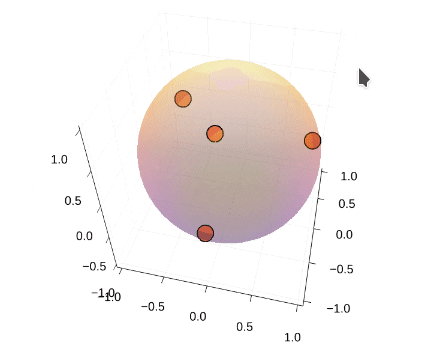

![](https://media4.giphy.com/media/YTgjQYAXEcAjk8isE6/giphy.gif?cid=790b761175a3a5c6a6aad25c0e91bd3cf47fc3664be6d62f&rid=giphy.gif&ct=g =x150) ![](https://media4.giphy.com/media/VXeYgsxen7ngUqYyqs/giphy.gif?cid=790b7611bf0a9199788d469884fa2fb4ed24a9ec78ba3f2e&rid=giphy.gif&ct=g =x150) ![](https://media3.giphy.com/media/xwuBoAtHfKxVHREuWR/giphy.gif?cid=790b761151d0f45e3325de7d08bd809c7434984131dcde56&rid=giphy.gif&ct=g =x150) ![](https://media0.giphy.com/media/yLQ4JoFb9UdeVr9ka1/giphy.gif?cid=790b76114594a2b40ca2c9d3707ccae2716cadd659502341&rid=giphy.gif&ct=g =x150) ![](https://media2.giphy.com/media/LvbOSmXFDFn7COClaW/giphy.gif?cid=790b76117c78facde3277d3a1c99b9818148f8edb5e3eab5&rid=giphy.gif&ct=g =x150)
* 4,6,8,12,20点で計算
* 4,6,12点の場合のみ、正多面体の頂点に一致
----
### $\operatorname{SO}(3)$への拡張
* そもそも$\operatorname{SO}(3)$にどうやって距離いれるの?
* 2点間を結ぶ回転行列の回転角にしよう!
* Lie代数$\mathfrak{so}(3)$に内積($\operatorname{SO}(3)$にRiemann計量)を入れて「最短曲線の長さ」を距離とすることと同じ
* じゃあエネルギーは?
* Thomson問題に倣って(1/距離)を2点間のエネルギーにしよう!
----

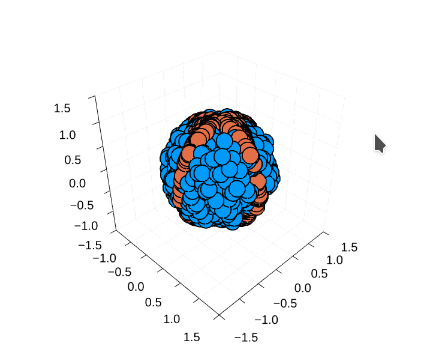

### 計算結果
* 12,24,60点で正多面体群が出てくると期待されるが…
* 正多面体群になるのは24,60点のみだった!
<small/>(数値的に実験しただけで厳密に示した訳ではないです)</small>
* スライドが間に合わなかったのでデモします…
---
## まとめ
* 感想
* 今後の予定
* 参考文献など
----
### 感想
* Rotations.jl便利!
* いろんなパラメータ変換とか有り難い
* 可視化にも便利
* コンストラクタのベストプラクティスが分からん…
* コンストラクタで正規化するか否か
----
### 今後の予定
* Rotations.jlのバグ修正
* 私が送ったPR早くレビューして欲しいな:pray::pray::pray:
* もう少し真面目にThomson問題を解く
* 微分方程式系として記述できそう
* ちゃんと可視化もやる
----
### 参考文献など
* [Rotations.jl](https://github.com/JuliaGeometry/Rotations.jl)
* Rotations.jlのリポジトリ
* [逆数の作図からCayley変換まで / 第1回日曜数学会](https://www.slideshare.net/yutohorikawa/cayley-57826500)
* 私の以前の発表
* [Riemann球面に内接する直方体 / 第4回日曜数学会](https://www.slideshare.net/yutohorikawa/riemann-57827572)
* 私の以前の発表
* [EquallySpacedPointsOnSO3](https://github.com/hyrodium/EquallySpacedPointsOnSO3)
* $\operatorname{SO}(3)$上でのThomson問題のリポジトリ
* [VisualizeSO3](https://github.com/hyrodium/VisualizeSO3)
* このスライドでの図を作ったときのリポジトリ
* 他にも個人ブログ等で参考にしたのあったはず…:pray:
