# InfiniBand 介紹

InfiniBand 是用於高效能計算的網路通訊標準，並且支援 **RDMA** (Remote Direct Memory Access) 技術，具有極高的頻寬與極低的延遲，用於高速資料傳輸。可以透過鏈路聚合提升 throughput。




- FDR-10 4X -> 40 Gbps

## InfiniBand 架構

Application layer 以下都是靠 hardware 完成。


[source](https://www.fs.com/blog/infiniband-what-exactly-is-it-7714.html)

InfiniBand 有兩種 Channel Adapter:

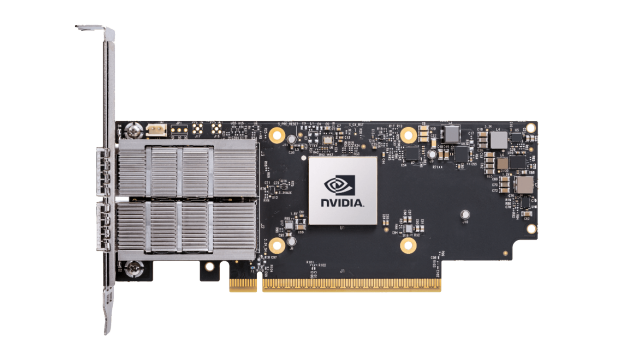

- HCA (Host Channel Adapter)
- 作為主機與 InfiniBand 網路間的橋梁，負責收發資料。支援 RDMA，可以直接跳過作業系統存取另一台機器的記憶體。
- TCA (Target Channel Adapter)
- 通常在儲存設備或 I/O 裝置上，接收及處理從 HCA 發來的資料。


## Subnet Manager

負責管理和配置 InfiniBand 的 subnet

- 探索 InfiniBand 的網路拓樸
- 搜尋連接的裝置
- 流量控制

## RDMA

RDMA 可以讓一台 server 上的應用程式直接讀寫另一台 server 的記憶體，大幅提升資料傳輸的速度。


### Zero-copy

這項技術的目標是消除中間 copy 的步驟，在不靠 CPU 參與、不用多次搬移就能把資料直接傳到目標設備的記憶體。

## Verbs API

Verbs 是由 InfiniBand 描述的抽象定義，用於操作 RDMA 的功能，沒有規定如何實作，需要硬體廠商自己開發相關驅動跟 library。

## OFED

OFED (OpenFabrics Enterprise Distribution) 包含很多開源軟體，主要用於支援 RDMA，各家廠商也會有定製版的 OFED，例如 Mellanox 的 MLNX_OFED。

## IPoIB

把 IB 當成 Ethernet，讓他能支援 IP 協議。
