# RDMA send/receive和write/read(葉鎮邦）
### RDMA send/receive(SEND/RECV)

SEND和RECV是兩種不同的操作類型，但是如果一端進行SEND操作，對端必須進行RECV操作，所以通常都把他們放到一起描述，

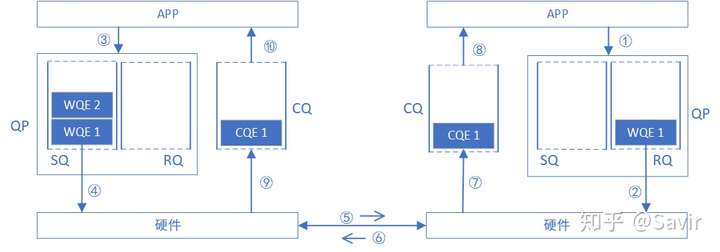

上層應用通過WQE（WR）來給硬體下任務。在SEND-RECV操作中，不止發送端(SEND)需要下發WQE，接收端(RECEIVE)也需要下發WQE來告訴硬體收到的數據需要放到哪個地址，並且RECEIVE要先於SEND執行，這和傳統的TCP/IP相似，區別在於RDMA的Zero Copy、kernel bypass和low latency(低延遲)

(圖中順序不一定為實際順序)

### RDMA write/read
WRITE/READ是**單邊操作**，多用於批量數據傳輸，讀/寫操作是一方在執行，在實際的通信過程中，WRITE/READ操作是由客戶端(client)來執行的，而伺服器(server)不需要執行任何操作。

- **RDMA write**:由客戶端把數據從本地buffer中直接寫入遠端的記憶體中，為此需要知道目的地址（remote_addr）和訪問權限（remote_key），而這兩樣資訊則通常是透過**RDMA send/receive**獲得。


1. 請求端(Request)APP以WQE（WR）的形式下發一次WRITE任務。
2. 請求端硬體從SQ中取出WQE，解析信息。
3. 請求端網路卡(NIC)根據WQE中的虛擬地址(VA)，轉換得到實體地址，然後從記憶體中拿到待發送數據，組裝封包。
4. 請求端網路卡將封包通過實體層(physical layer)發送給響應端(Respnder)網路卡。
5. 響應端收到封包，解析目的虛擬地址，轉換成本地實體地址，解析數據，將數據放置到指定記憶體區域。
6. 響應端回复ACK報文給請求端。
7. 請求端網路卡收到ACK後，生成CQE，放置到CQ中。
8. 請求端APP取得任務完成信息。

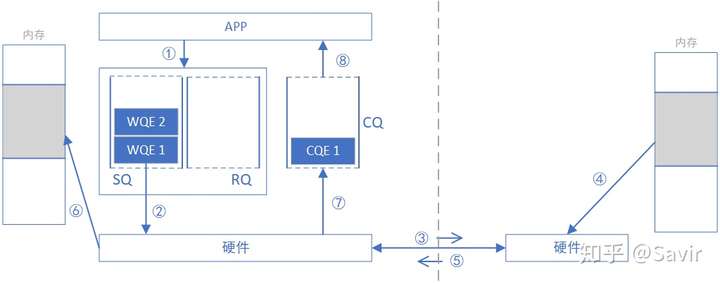

- **RDMA read**:是客戶端直接到遠程的QP的虛擬空間的連續記憶體塊中獲取數據poll到本地目的buffer中，因此需要遠程QP的記憶體地址和訪問權限。

1. 請求端(Request)APP以WQE的形式下發一次READ任務。
2. 請求端網路卡(NIC)從SQ中取出WQE，解析信息。
3. 請求端網路卡將READ請求包通過實體層(physical layer)發送給響應端(Respnder)網路卡。
4. 響應端收到封包，解析目的虛擬地址(VA)，轉換成本地實體地址，解析數據，從指定記憶體區域取出數據。
5. 響應端硬體將數據組裝成回複封包發送到實體層。
6. 請求端硬體收到封包，解析提取出數據後放到READ WQE指定的記憶體區域中。
7. 請求端網路卡生成CQE，放置到CQ中。
8. 請求端APP取得任務完成信息。

| send/receive| write/read |
| -------- | -------- |
| 雙邊操作 | 單邊操作 |
| 通常只用來交換一些簡單的控制信息 | 用於批量數據的傳送 |

來源:[RDMA之操作](https://zhuanlan.zhihu.com/p/142175657)
