# Infraestructura de Red
[TOC]
## Teoría aplicable
```graphviz
digraph structs {
// URL="http://en.wikipedia.org/wiki/Kuratowski_theorem#Kuratowski_subgraphs"
// tooltip="click for \"Kuratowski theorem\""
graph [
page="8.5,11";
//size="8,5";
rankdir=LR;
splines=ortho;
splines=true;
nodesep=0.8;
charset=utf8; // latin1;
overlap=true;
overlap_scaling=2;
pack=90;
labelloc="t"; // b
label="Conexión directa\nSFP+ <> SFP+"
//labeljust=l;
margin=0;
//ratio=auto;
//root=10; // nada
// color="#8DFF1D",
fontsize=18,
style="filled",
//fixedsize=true, // nada
//width=0.40, // nada
//height=0.40 // nada
]
node [
color=DarkGreen;
fontname=Arial;
shape=box;
// label="\N",
width="0.001";
height="0.001";
margin="0.001";
];
edge [
color=Blue;
style=filled;
];
// ================================================================
subgraph cluster_level0{
label ="Servidor";
Tarjeta_SFP [label="{Tarjeta|{<b0> SFP+|<b1> SFP+}}" shape=record];
};
subgraph cluster_level1{
label ="Switch";
Switch_SFP [label="{{🔳 | 1Gb}| {🔳 | 1Gb} | {🔳 | 1Gb} | {🔳 | 1Gb} | {🔳 | 1Gb} | {🔳 | 1Gb} | {🔳 | 1Gb} | {🔳 | 1Gb} |{<b0> 🔳 SFP+ | 10GbE } | {<b1> 🔳 SFP+ | 10GbE } }}" shape=record];
};
//{rank=same; Tarjeta_SFP,Switch_SFP};
//{rank=same; cluster_level0,cluster_level1};
// struct1 [label="<f0> left|<f1> mid\ dle|<f2> right"];
// struct2 [label="{<f0> one|<f1> two\n\n\n}" shape=Mrecord];
// struct3 [label="hello\nworld |{ b |{c|<here> d|e}| f}| g | h"];
// Conexiones
// ~~~~~~~~~~
Tarjeta_SFP:b0 -> Switch_SFP:b0 [dir="forward",arrowtail="normal",headlabel="",taillabel=""];
Tarjeta_SFP:b1 -> Switch_SFP:b1;
}
```
### Switch
Diferentes marcas de switches profesionales:
3Com, Allied Telesis, Arista, Brocade, Cisco (blade), D-Link, Dell (PowerConnect, blade), Edge-Core, Enterasys, Extreme Networks, F5, Force10, Fortinet, Foundry, Hitachi Cable, HP (Aruba, EI, blade, ProCurve), Huawei, IBM, Juniper, Linksys, Mellanox, MikroTik, NEC, NETGEAR, Nortel, Pica8, Quanta, SMC, TP-Link, ...
Para nosotros
- [Netgear GS110EMX-100PES](https://www.amazon.es/Netgear-GS110EMX-100PES-gestionable-MultiGigabit-Ventilador/dp/B01MZ2VZI3/ref=sr_1_1?__mk_es_ES=%C3%85M%C3%85%C5%BD%C3%95%C3%91&keywords=Netgear+GS110EMX-100PES&qid=1567173057&s=computers&sr=1-1)<!--(https://www.amazon.es/Netgear-GS110EMX-100PES-gestionable-MultiGigabit-Ventilador/dp/B00GBULIIG/ref=cm_cr_arp_d_product_sims?ie=UTF8&th=1)-->, ([info en español](https://www.netgear.es/support/product/GS110EMX)) , aunque me quedo con dudas sobre si los 2 puertos 10GbE son para conectarse a otros switch's (uplink) o no. No usa fibra, **sólo cable**. [eBay](https://www.ebay.com/sch/i.html?_from=R40&_trksid=m570.l1313&_nkw=Netgear+GS110EMX-100PES&_sacat=0&LH_TitleDesc=0&Compatible%2520Port%252FSlot=%21&_osacat=0&_odkw=BCM57810S&_dcat=20318&rt=nc&Network%2520Ports=SFP),
Para Pymes
- [Netgear XS708T-100NES](https://www.amazon.es/Netgear-XS708T-100NES-ProSAFE-Puertos-Garant%C3%ADa/dp/B01ELW0QM4/ref=sr_1_23?__mk_es_ES=%C3%85M%C3%85%C5%BD%C3%95%C3%91&keywords=802.3ad+802.3ae&qid=1566736685&s=computers&sr=1-23), ([8](https://www.netgear.es/support/product/XS708T), [12](https://www.netgear.es/support/product/XS712T) y [16](https://www.netgear.es/support/product/XS716T) bocas): 2 SFP+/GbE (combo), el resto de bocas a 10GbE.
#### Tipos de Switch
##### Switches no administrados / no gestionables, no apilables[^1]
Poco que decir. Son los usados para instalaciones muy pequeñas y con relativamente poco tráfico. También son usados en escritorio, para puestos personales. No requieren configuración de ningún tipo.
##### Smart Switches
Las características de un _smart switch_ pueden variar, en función de modelo y/o marca, pero suelen contemplar las siguientes opciones:
- Configurar los ajustes de configuración básicos como la asignación de direcciones MAC y los limites de transferencias (una sencilla interfaz facilita el proceso para los usuarios noveles).
- Asignar una mayor prioridad al tráfico de red mas critico (es especialmente util para los telefonos de escritorio de empresa porque un tráfico de datos de voz de calidad se traduce en menos interrupciones de llamadas y conversaciones con una calidad de sonido superior).
- Dividir tu red en multiples redes virtuales (o redes VLAN) para una mejor seguridad, una conectividad mas fiable y continua y una mejor distribución del ancho de banda de la red.
- Usar Quality of Service (QoS) para dar prioridad a dispositivos específicos, como el sistema de procesamientos de pago en el portátil del jefe, para que el ancho de banda se distribuya de la mejor manera según las necesidades de tu empresa.
- Agrupar los puertos para sumar el ancho de banda que tienen asignados.
- Autenticar dispositivos que se quieren conectar a tu red usando una autenticación por puertos o radius.
Normalmente, este tipo de switch son apilables[^1].
##### Switches administrados / gestionables, apilables[^1]
Lo mismo que los _smart switches_ más las siguientes características:
- Limitar el acceso a dispositivos específicos (por ejemplo, separando a los empleados de finanzas del resto o bloqueado el acceso a internet del departamento de producción).
- Usar el enrutamiento de capa 3 para enlazar redes mas pequeñas en otras profesionales mas grandes.
- Sacar ventaja de [Power over Ethernet (PoE)](https://www.linksys.com/es/r/resource-center/business-solutions/poe-powers-ethernet-dispositivos/), una tecnología que utiliza el cableado Ethernet de la red para suministrar electricidad a dispositivos como teléfonos, cámaras de seguridad y puntos de acceso Wi-Fi.
- Monitorizar el rendimiento de la red remotamente y detectar/reparar cualquier problema que pueda surgir sin tener que ir en persona a inspeccionar los switches y dispositivos (o tener que desactivar la red).
##### Troncales de prestaciones medias
No los utilizaremos
##### Troncales de altas prestaciones
No los utilizaremos
#### Protocolos
El protocolo [IEEE 802.3](https://es.wikipedia.org/wiki/IEEE_802.3) estandariza las conexiones ethernet.
En el enlace anterior se pueden ver los subprotocolos que lo componen.
##### Protocolos que nos interesan
Estos son los protocolos que nos interesa que soporte el switch:
- IEEE 802.1AX / 802.3ad (LACP) (Bonding)
- IEEE 802.3ae ([10GbE](https://es.wikipedia.org/wiki/10_Gigabit_Ethernet))
- IEEE 802.3af (PoE[^PoE])
- IEEE 802.3at (PoE+[^PoE])
#### Ejemplo Estructura
Este gráfico representa la estructura que se emplearía en una empresa con una sola sede y por debajo de 100 empleados que usen la infraestructura de red.
### Fibra Óptica
Nociones básicas sobre la [fibra óptica](https://es.wikipedia.org/wiki/Fibra_%C3%B3ptica).
#### Puertos

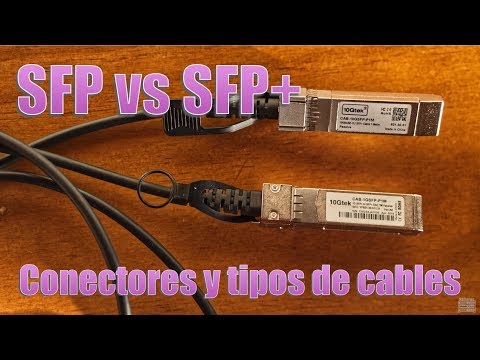

[](http://www.youtube.com/watch?v=MIS_3spgZT4 "SFP vs SFP+. Conectores y tipos de cables")
#### Cables
En principio, utilizaremos cables de fibra óptica [de estructura ajustada](https://es.wikipedia.org/wiki/Fibra_%C3%B3ptica#Cable_de_estructura_ajustada), en modo "[monomodo](https://es.wikipedia.org/wiki/Fibra_%C3%B3ptica#Fibra_monomodo)"
#### Otros tipos de conectores
Los conectores más comunes usados en la fibra óptica para redes de área local son los conectores ST, LC, FC Y SC.
### Cables de red
**Cat 7**: Estos cables soportan hasta 100.000 Mbps (100 Gbps) en una distancia de hasta 15 metros, o 40.000 Mbps (40 Gbps) hasta 50 metros. Por debajo de ella pasan a 10.000 Mbps hasta 100 metros como con **6a**.
<!--
-->
#### Costes (ejemplo)
En un momento dado, contra un proveedor concreto.
Una aproximación a los costes:
- Cat 5e
- 2 metros: 3,7 euros
- 10 metros: 3,99 euros
- 100 metros: 34 euros
- Cat 6a
- 2 metros: 5,67 euros
- 10 metros: 11,33 euros
- Cat 7
- 2 metros: 7,99 euros
- 10 metros: 15,99 euros
- 100 metros: 45,34 euros o 71,39 euros de más calidad.
#### Documentación
- [Latiguillos](https://www.amazon.es/NanoCable-10-20-0110-W-Ethernet-Cat-5e-latiguillo/dp/B00CI2X5AA?tag=adslzone-21)
- [Cosas a tener en cuenta al comprar un buen switch](http://www.fiber-optic-cable-sale.com/10gbe-switch-small-medium-business.html)
- [Switch's apilables](https://en.wikipedia.org/wiki/Stackable_switch) a nivel lógico.
- ...
# Puesta en práctica
### Software
#### Herramientas de comprobación
[jperf: Manual para medir el ancho de banda entre dos ordenadores en Lan](https://www.redeszone.net/redes/jperf-mide-ancho-de-banda/)
#### Windows 10
##### Habilitar teaming/bonding en Windows 10
```shell=
Get-NetAdapter
New-NetSwitchTeam -Name "RedAgregada" -TeamMembers "Ethernet","Ethernet 2", "Ethernet 3"
Get-NetAdapter
```
Una vez hecho la agregación, se pierde la conexión de red, al inhabilitar la configuración de las tarjetas de red agregadas.
Por lo tanto, el primer paso para dejar funcionando de nuevo la red, consiste en asignar los datos de conexión a la nueva tarjeta de red virtual.
- [NIC Teaming Windows 10 (Works)](https://linustechtips.com/main/topic/1003888-nic-teaming-windows-10-works/)
- [How To: Enable NIC Teaming in Windows 8, 8.1 and 10](https://technogecko.net/msft/how-to-enable-nic-teaming-in-windows-8-8-1-and-10/)
- [Windows 10 NIC Teaming, it CAN be done!](https://www.reddit.com/r/homelab/comments/a7uszq/windows_10_nic_teaming_it_can_be_done/)
Una forma de conseguir el mejor _teaming_ posible, a 1Gb, es comprar un hardware dedicado, como [esta tarjeta de Intel](https://www.amazon.com/Intel-EXPI9402PTBLK-1000-Server-Adapter/dp/B0084P52JW/ref=as_li_ss_tl?ie=UTF8&qid=1447298709&sr=8-4&keywords=PCIe+network+card+2+port&linkCode=sl1&tag=you0611-20&linkId=56b16225e0418ee5179d13bdca75e0db).
##### Mejorar el ancho de banda disponible
Abrimos `gpedit.msc`, con derechos de administración y llegamos a la siguiente ruta:
```sh
>> Configuración del equipo
>> Plantillas administrativas
>> Red
>> Programador de paquetes QoS
>> Limitar ancho de banda reservable
```
Al hacer clic en Limitar ancho de banda reservable, debe abrir una nueva ventana, donde debe estar en modo No configurado.
Cambiar el modo a Habilitado y reduzca el límite de ancho de banda a cero
### Hardware
#### Tarjetas 10Gb
##### RJ45
###### 10GTek
- [Compatible Intel X550-T1](https://www.sfpcables.com/10gb-s-converged-network-adapter-cna-nic-compatible-intel-x550-t1) ~170€[^Precio]
- [Compatible Intel X540 T2](https://www.sfpcables.com/dual-rj45-ports-10gbps-converged-network-adapter-cna-nic-compatible-intel-x540-t2): ~150€[^Precio]
- [Compatible Intel X550 T2](https://www.sfpcables.com/10gb-s-converged-network-adapter-cna-nic-compatible-intel-x550-t2) ~215€[^Precio]
###### D-Link
- [D-Link DXE-820T](https://www.amazon.es/D-Link-DXE-820T-10-Gigabit-PCI-Express-Compatible/dp/B00PVDQ2BW) ([revisión](https://www.redeszone.net/2017/08/09/analisis-de-la-tarjeta-de-red-d-link-dxe-820t-con-2-puertos-10gbe/)) ~385€[^Precio]
###### ASUS
- [ASUS XG-C100C](https://www.amazon.es/ASUS-XG-C100C-Adaptador-Integrado-Compatible/dp/B071JR2ZW8/ref=pd_sim_0_1/261-1438930-6713640?_encoding=UTF8&pd_rd_i=B071JR2ZW8&pd_rd_r=3ecb9ec3-4ca4-11e9-978a-714b33377841&pd_rd_w=d5kiY&pd_rd_wg=E5s9j&pf_rd_p=c5e8da29-5841-4f7b-8c21-cf8ed834359e&pf_rd_r=CN2ATTYAG79EJV250K5X&psc=1&refRID=CN2ATTYAG79EJV250K5X) ~ 100€[^Precio]
###### i10
- [X540-T1](https://www.amazon.es/X540-T1-Ethernet-convergente-X540-T1-RJ-45-100-MB-catergory-6-V2-1-suministrado/dp/B077TVWT8Q/ref=sr_1_45?ie=UTF8&qid=1553264739&sr=8-45&keywords=10gbe) ~190€[^Precio]
- [X540-T2](https://www.amazon.es/X540-T2-Ethernet-convergente-x540-bt2-RJ-45-100-MB-catergory-6-V2-1-suministrado/dp/B075T5HBK9/ref=sr_1_30?ie=UTF8&qid=1553259404&sr=8-30&keywords=10gbe) ~205€[^Precio]
##### Fibra
- [10GTek](https://www.sfpcables.com/ethernet-converged-network-adapter-x520-da2) Dos bocas SFP+
- [10GTek](https://www.sfpcables.com/dual-sfp-10gigabit-ethernet-converged-network-adapter-pci-e-x8-mcx312b-xcct-controller) Dos bocas SFP+
- [10Gtek® Tarjeta de Red 10GbE PCIE X520-DA2/ X520-SR2 - Intel 82599ES Chip, Dual SFP+ Puertos, 10Gbit PCI Express Ethernet LAN Adapter, 10Gb Nic para Windows Server, Win8, 10, Linux, 3-Year Warranty](https://www.amazon.es/10Gtek-E10G42BTDA-Adaptador-convergente-Ethernet/dp/B01DCZCA3O/ref=sr_1_22?ie=UTF8&qid=1553259404&sr=8-22&keywords=10gbe) ~ 222€[^Precio]
- [ASUS XG-C100F - Tarjeta de Red PCIe 10 Gigabit con Puerto SFP+ (Soporte Perfil bajo, QoS, Conexiones DAC)](https://www.amazon.es/ASUS-XG-C100C-Adaptador-Integrado-Compatible/dp/B07MFQX4VT/ref=pd_sim_0_1/261-1438930-6713640?_encoding=UTF8&pd_rd_i=B071JR2ZW8&pd_rd_r=3ecb9ec3-4ca4-11e9-978a-714b33377841&pd_rd_w=d5kiY&pd_rd_wg=E5s9j&pf_rd_p=c5e8da29-5841-4f7b-8c21-cf8ed834359e&pf_rd_r=CN2ATTYAG79EJV250K5X&refRID=CN2ATTYAG79EJV250K5X&th=1) ~ 125€[^Precio]
#### Switch
##### Sólo RJ45
- [ALLNET ALL8445V3 Switch No administrado L2 10G Ethernet (100/1000/10000) Negro - Switch de Red (No administrado, L2, 10G Ethernet (100/1000/10000), Bidireccional Completo (Full Duplex))](https://www.amazon.es/ALLNET-ALL8445V3-Conmutador-administrado-Ethernet/dp/B004HYBKUY/ref=pd_sbs_0_2/261-1438930-6713640?_encoding=UTF8&pd_rd_i=B004HYBKUY&pd_rd_r=4bdbd885-4ca3-11e9-be33-0d2070df8de2&pd_rd_w=Aa6qo&pd_rd_wg=HCHwQ&pf_rd_p=015a6fb5-f315-4cbc-9908-0dbd43620b7b&pf_rd_r=E6RJ06RBV4QNWMYR2AB9&psc=1&refRID=E6RJ06RBV4QNWMYR2AB9) ~ 50€[^Precio], 5 bocas
- [Allied Telesis GS910/5 No administrado 10G Ethernet (100/1000/10000) Gris - Switch de Red (No administrado, 10G Ethernet (100/1000/10000), Bidireccional Completo (Full Duplex))](https://www.amazon.es/dp/B01N9B2HXY/ref=sspa_dk_detail_1?psc=1&pd_rd_i=B01N9B2HXY&pd_rd_w=11w7T&pf_rd_p=bb91eb88-db8c-4e25-86ef-3dc2db362fa7&pd_rd_wg=POulx&pf_rd_r=6ZH9SHYKY2XWES1CHZEN&pd_rd_r=25158c90-4ca3-11e9-9912-e37d850987bc) ~ 60€[^Precio] (soporta Jumbo Frames)
- [Netgear GS110MX-100PES - Switch de Red Smart Plus no gestionable (8 Puertos Gigabit y 2 Puertos 10G/MultiGigabit con Montaje en Pared o Bastidor, sin Ventilador)]() ~ 200€[^Precio], 8 + 2 bocas
- [Asus XG-U2008 - Switch 10G no gestionable (Dos Puertos 10 Gigabit + 8 Puertos Gigabit)](https://www.amazon.es/Asus-XG-U2008-gestionable-Puertos-Gigabit/dp/B01NCT21GL/ref=pd_sbs_0_1/261-1438930-6713640?_encoding=UTF8&pd_rd_i=B01NCT21GL&pd_rd_r=4bdbd885-4ca3-11e9-be33-0d2070df8de2&pd_rd_w=Aa6qo&pd_rd_wg=HCHwQ&pf_rd_p=015a6fb5-f315-4cbc-9908-0dbd43620b7b&pf_rd_r=E6RJ06RBV4QNWMYR2AB9&psc=1&refRID=E6RJ06RBV4QNWMYR2AB9) ~ 200€[^Precio], 8 + 2 bocas
##### RJ45 + Fibra
###### QNAP
- [QNAP QSW-1208-8C](https://www.qnap.com/es-es/product/qsw-1208-8c) ~550€[^Precio] :heavy_check_mark:
- [QNAP QSW-804-4C](https://www.qnap.com/es-es/product/qsw-804-4c), [tienda online](https://101gigas.com/qnap/qnap-qsw-804-4c-switch-8x-10gbe-perp-sfp-p-w-shared-8-10gbase-t-p-in-qsw-804-4c/) ~400€[^Precio]
###### D-Link
- D-Link DXS-1100-10TS
###### NetGear
- [Netgear XS508M-100EUS](https://www.amazon.es/Netgear-XS505M-100EUS-gestionable-10-Gigabit-Multi-Gigabit/dp/B07554MF44/ref=sr_1_3?__mk_es_ES=%C3%85M%C3%85%C5%BD%C3%95%C3%91&keywords=switch%2B10gbe&qid=1554479682&s=gateway&sr=8-3&th=1) 8 RJ45 10GbE (1 Combo SFP+), ~400€[^Precio]
- ...
## Proveedores
Binary (Pablo)
Buenas tardes
Caso 1 :
- :x: Switch D-Link 24p 10/100/1000 10Gigabit SFP [DGS-1510-28X](https://eu.dlink.com/es/es/products/dgs-1510-series-gigabit-stackable-smart-managed-switches#Specs) : 271,48 € + igc (en stock)
> [name=Luis] Puertos SFP+ a 10GbE, pero no tiene puertos BaseT (RJ45)
- :x: T. Red PCIe TP-LINK 10/100/1000 LP ([TG-3468](https://www.tp-link.com/es/home-networking/adapter/tg-3468/)) : 8,40 € + igic
> [name=Luis] Esta tarjeta sólo es a 1Gb.
-NAS
Asustor AS4002T :227,70 € + igic (Bajo encargo)
Asustor AS4004T: 306,90 € + igic (Sin stock en proveedores)
Caso 2 :
Switch D-Link 16xGbit 2xGbit SFP 2x10Gbit (DGS-1510-20) : 214,78 € + igic (en stock)
:x: [XG-U2008](https://www.asus.com/es/Networking/XG-U2008/) : 203,15 € + igic (Bajo encargo)
> [name=Luis] No profesional, pero a muy buen coste.
XG-C100C : 94,35 € + igic (Bajo encargo)
Netgear
Sólo RJ45:
GS110EMX-100PES: 224,40 € + igic (Bajo encargo)
Tipo y velocidad puertos LAN : RJ-45 10/100/1000 MBPS Puertos LAN : 8 N No. puertos Uplink : 0 Gestión : Unmanaged Soporte Routing : No Power over Ethernet (PoE) : No
Puertos combo:
XS712T-200NES: 749,65 € + igic
XS716T-100NES: 1066,40 € + igic
Qnap
Puestos combo:
QNAP QSW-1208-8C : 429,60 € + igic (Bajo encargo)
QNAP QSW-804-4C : 353,05 € + igic (Bajo encargo)
Nota: La confirmación del encargo implica que el cliente conoce y acepta las características del producto. Los artículos servidos bajo encargo no admiten devolución y tienen un plazo de llegada, salvo imprevistos, de unos 20 días, contados a partir de la confirmación del pedido vía mail, y siempre quedarán sujetos a su situación de disponibilidad. Plazos de llegada inferiores deberán cotizarse por separado. Para los casos en los que así lo crea oportuno Binary Systems, el cliente deberá abonar por adelantado, a modo de fianza, el importe total del artículo. Esta señal no será devuelta en ningún caso si el cliente renuncia a la compra una vez confirmado el pedido. Los precios no incluyen el canon de Propiedad Intelectual. Precios sin IGIC, válidos sólo para pedido completo y sujetos a variación sin previo aviso hasta el momento de la confirmación.
