# MTDuino(have SigFox module) & QNAP QIoT Suite

## 事前準備

* **MTDuino-SFM2CWWW001 SigFox 開發版** -
產品資訊及購買請參考 :
* https://www.icshop.com.tw/product_info.php/products_id/27071
* https://partners.sigfox.com/products/mtduino-sfm2cww001
* https://might.com.tw/zh-TW
* **Mighty-Net LB-M8Q104A(4-1) & LB-A8105102A(1-1) 擴充版**
* **已安裝 QIoT Suite Lite 的 QNAP NAS**
* **SigFox 後臺帳號**

## MTDuino前期設定及開通
MTDuino前期設定及開通請參考此篇文章 : [**MTDuino—專門替 Sigfox 打造的 Arduino**](https://makerpro.cc/2019/02/mtduino-as-an-arduino-and-sigfox-connectivity-module/)

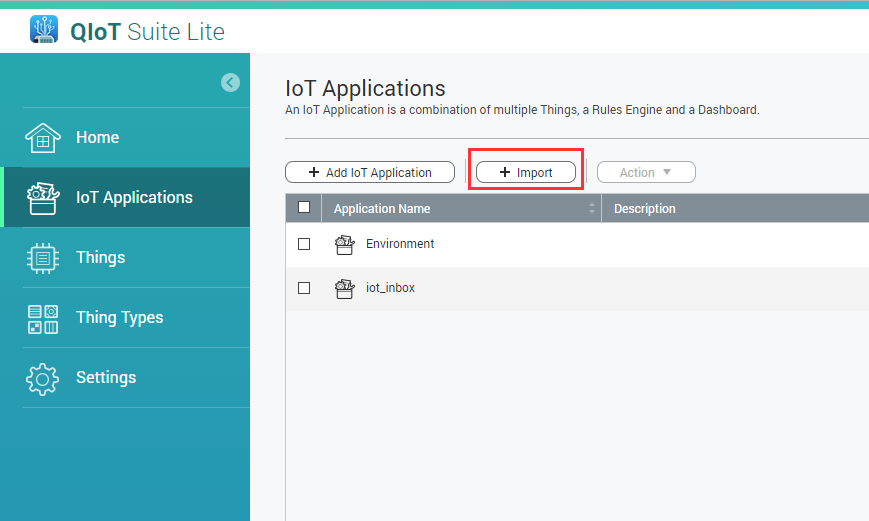

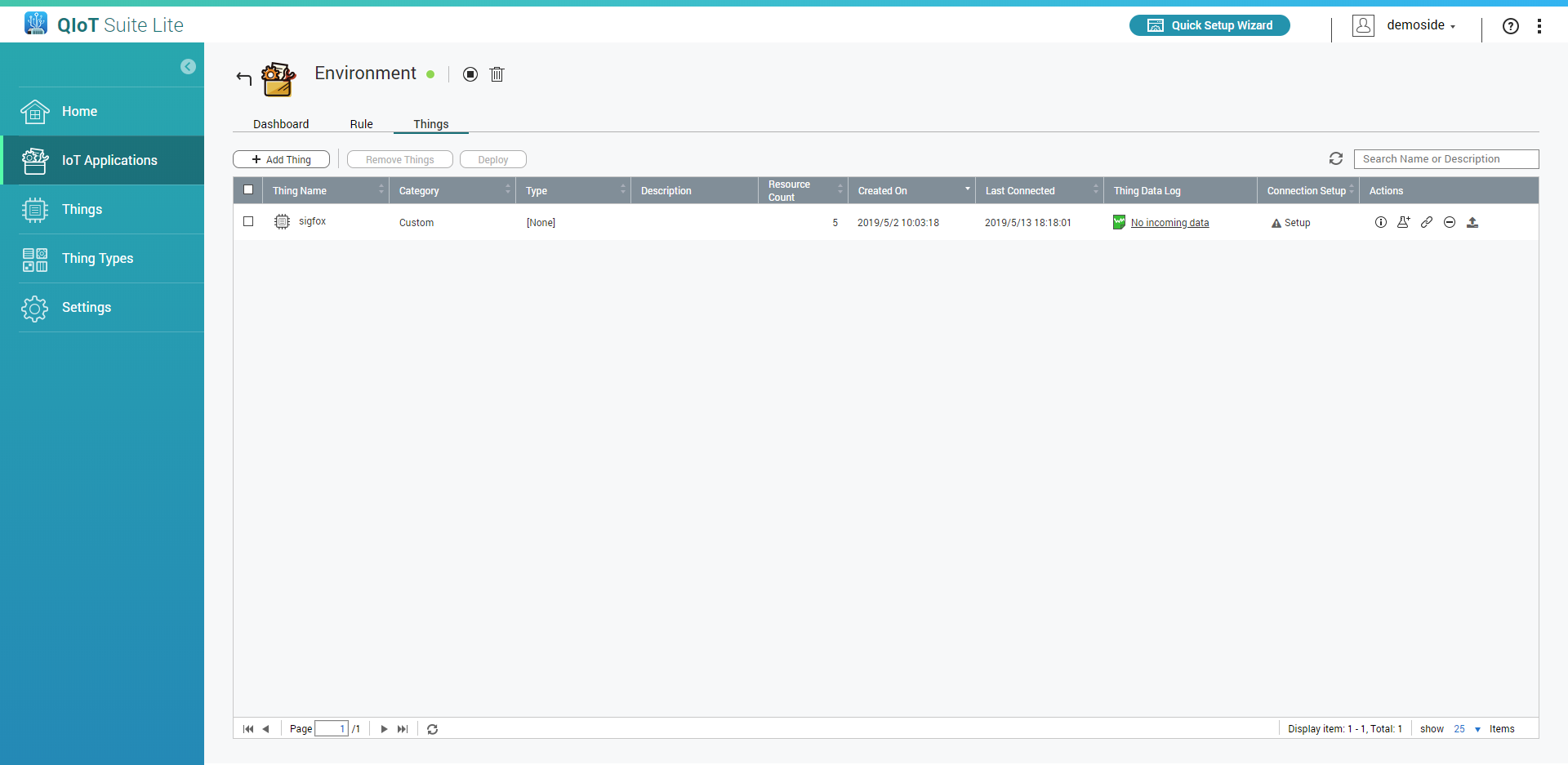

## QIoT Suite 匯入範例專案檔
參考 [**如何備份 QIoT Suite Lite?**](https://qiot.qnap.com/blog/2018/05/17/backup-qiot-suite-lite-2-2/) 第二點 **"IoT 應用"** 匯入的章節匯入 [**[QIoT/Environment.json]**](https://github.com/blackmesataiwan/mtduino-sigfox-qiot/blob/master/QIoT/Environment.json) 範例檔案

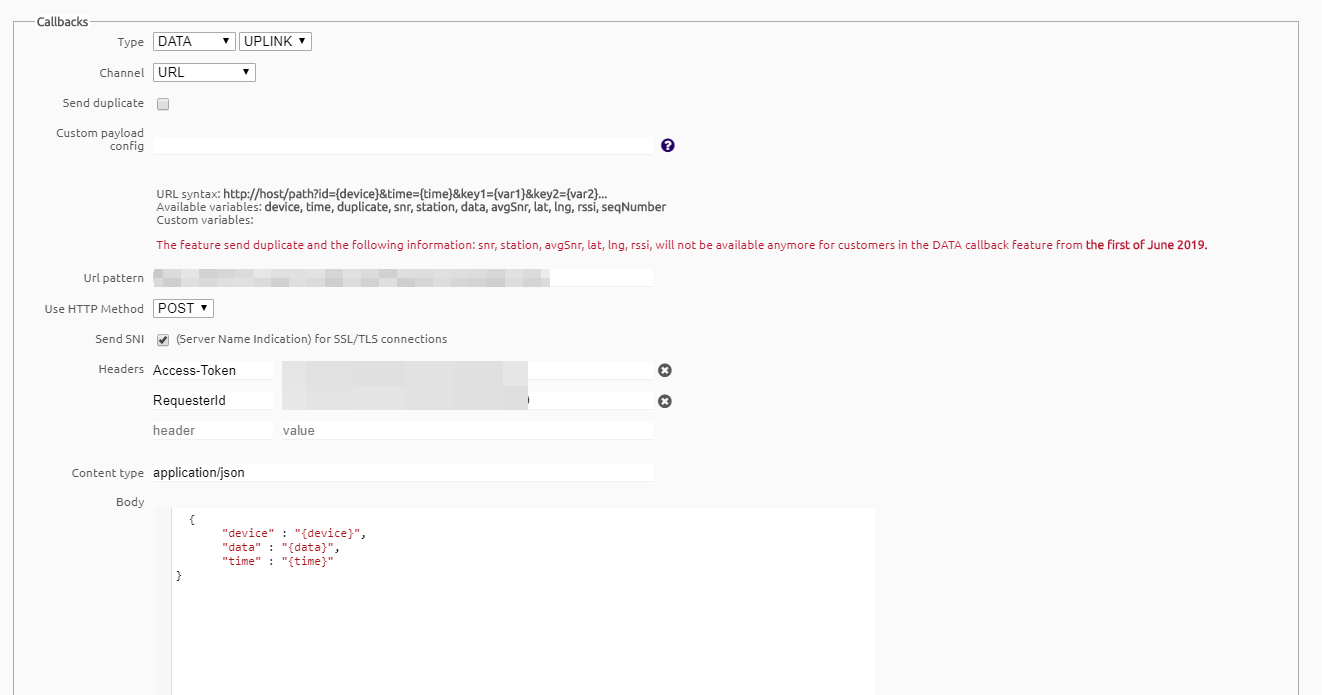

## 設定SigFox Callback連接QIoT Suite
設定 SigFox Callback 連接 QIoT Suite 參考此篇文章 : [**如何在QIoT Suite Lite中接收Sigfox訊息**](https://qiot.qnap.com/blog/2018/01/31/%E5%A6%82%E4%BD%95%E5%9C%A8qiot-suite-lite%E4%B8%AD%E6%8E%A5%E6%94%B6sigfox%E8%A8%8A%E6%81%AF/)


## MTDuino燒錄
範例檔案 : [**[MTDuino.ino]**](https://github.com/blackmesataiwan/mtduino-sigfox-qiot/blob/master/MTDuino/MTDuino.ino)
開發版請選擇 **"Arduino M0 Pro (Native USB Port)"** 並進行燒錄

(注意 : 因為 SigFox 單次最多傳 12 byte，故數值皆轉成16進位模式並且分組傳送，每組傳送間隔約30秒，全部傳送完間隔10分鐘後傳送下次訊息，有浮點數數值皆取小數點後兩位並乘與100，接收後在 QIoT Suite Lite Rule 中做轉換，詳細請參考 Code)

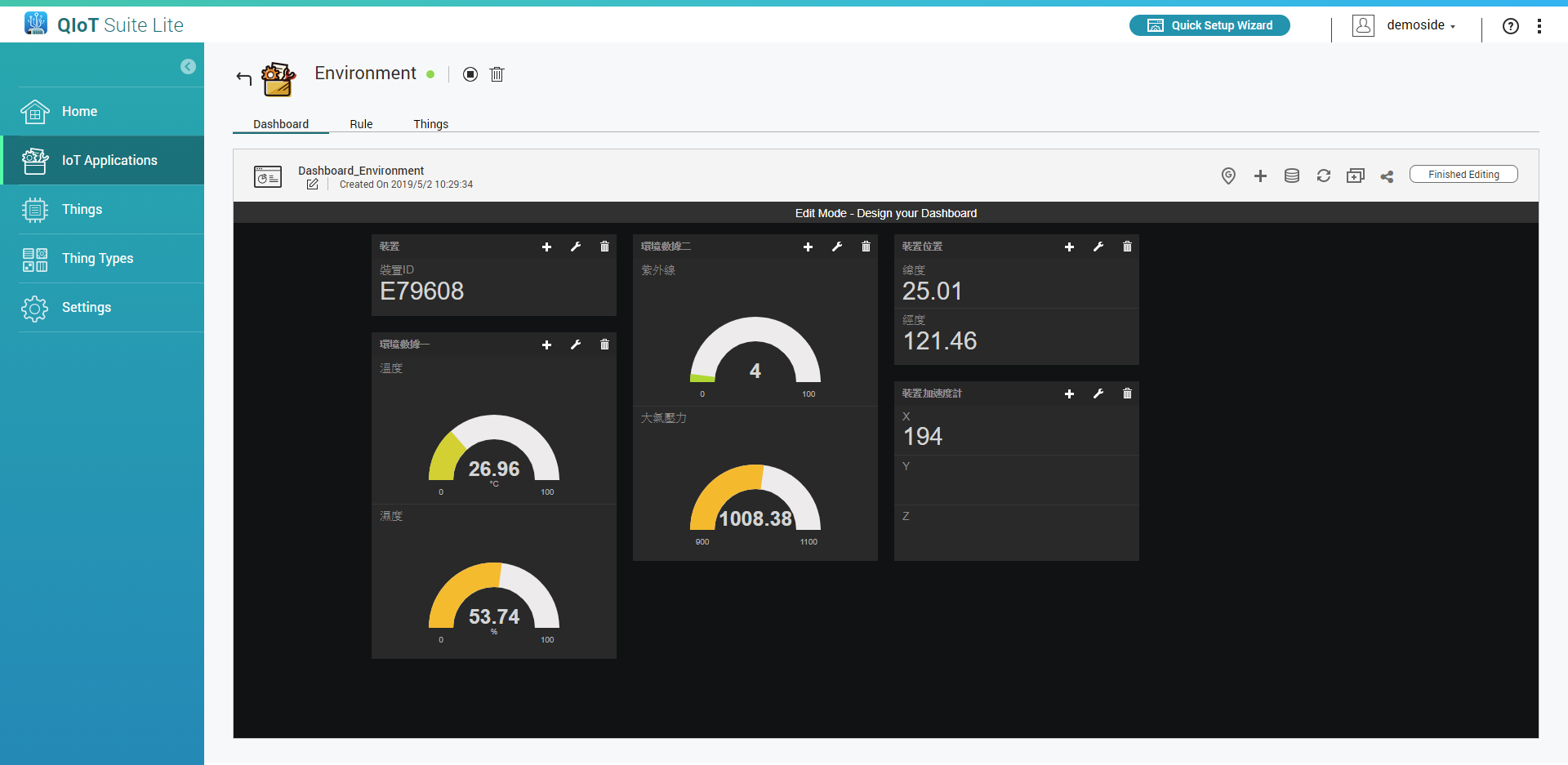

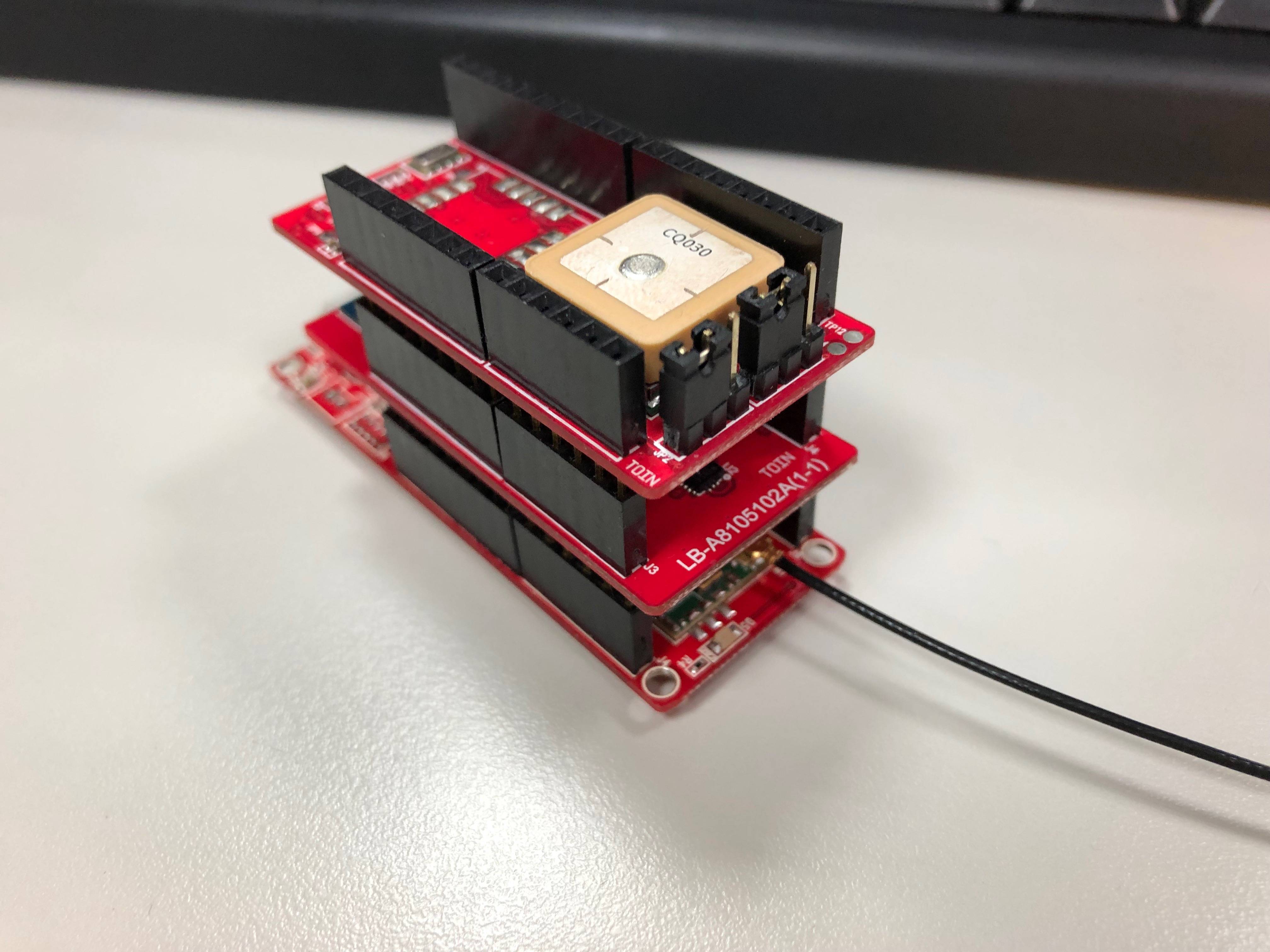

## 完成圖
