## 網路結構介紹

### 原先的網路結構
原先的網路結構是由弱電機房的今網設備，連接到 TP link AX1500，為桌機提供有線連接和家中所有無線設備。

[弱電機房今網設備]
         |
   [TP link AX1500]
         |
   -------------------
  |                   |
[桌機]            [所有無線設備]
                      /\
                     /  \
                    /    \
                 [無線]

### 新設備
| Device | Model |
| -------------- | ------------- |
| Gateway | SCR 50AXE |
| Switch | GS1915-8HP |
| Access point | NWA90AX |

### 預計置換後的網路結構

  [弱電機房今網設備]
         |
    [SCR 50AXE]
   /        \
[桌機]   [GS1915-8HP]
         |
    [NWA90AX]
         |
      -------
     |
    /\
   /  \
  /    \
[無線]

## SCR 50AXE 安裝

一時間想不起來這些連線類型有什麼差別, 後來都點點以後覺得要選 "固定 IP" 這個選項。

<img src="https://hackmd.io/_uploads/HyluUrM_6.jpg" alt="WAN 設定選項" style="width:50%; height:auto;">

**對照AX1500的設定填入相應的資訊：**

| AX1500 | APP 設定 |
| --------------- | -------------- |
| 連線類型 | 連線類型 |
| IP 位置 | IP 位置 |
| 子網路遮罩 | 子網路遮罩 |
| 預設閘道 | <font color="red">(沒有提供)</font> |
| ???? | 路由器 <font color="red"><br/>(這邊不知道要輸入什麼, 總共打了2-3組有可能的 IP)</font> |
| 主要 DNS | DNS |
| 次要 DNS | <font color="blue">(沒有提供)</font> |

<font color="red">卡在"路由器"設置和按"下一步"後的連線測試，連線看起來是失敗，然後返回"WAN配置"頁，來來回回反覆 try error，不知道發生什麼事，也沒任何訊息。</font>

<img src="https://hackmd.io/_uploads/BkyPPHMuT.png" alt="比對設定固定IP" style="width:100%; height:auto;">

<img src="https://hackmd.io/_uploads/HkIttBzOp.jpg" alt="設定頁面和連線反覆" style="width:50%; height:auto;">

**某步驟需要加入Zyxel wifi，step count 好像也不同，希望在Nebula APP中能有明確的說明。**
<img src="https://hackmd.io/_uploads/SJzXqrGuT.jpg" alt="希望加入wifi這個事情要說明" style="width:50%; height:auto;"><img src="https://hackmd.io/_uploads/HJzQcSMO6.jpg" alt="希望加入wifi這個事情要說明" style="width:50%; height:auto;">

- 安裝遇到問題後，嘗試觀看YouTube教學影片，但未找到WAN配置相關說明，讓我覺得影片和APP行為不一致。

- 嘗試了 20-30 分鐘後放棄
- 關閉 Nebula APP 後再次嘗試設定，發現沒辦法在啟動 wizard 設置了
- 將 SCR 移出 Org 後重新在 Scan 加入一次，如果不是 Nebula 的用戶可以能不知道該怎麼辦。

> 總之將 SCR 移除以後，重新 Scan 並順利開啟 WAN 配置，一樣卡在上述那些地方，還是宣告失敗。

### 嘗試 Local GUI

嘗試 Local GUI 進行所謂的 WAN 配置, 發現在 Nebula APP 設定的資訊都沒進入到 local GUI 中, 又讓我不知道該怎麼辦了

<img src="https://hackmd.io/_uploads/HkcbpBGOa.jpg" alt="local gui 設定很怪" style="width:50%; height:auto;">

**再次比對 AX1500 設定填入 local gui, 這次可以順利的填過去了**

<img src="https://hackmd.io/_uploads/S1TjpBG_6.png" alt="比對設定固定IP local gui" style="width:100%; height:auto;">

<div>　</div>

| AX1500 | Local GUI 設定 |
| --------------- | -------------- |
| 連線類型 | Type |
| IP 位置 | IP Address |
| 子網路遮罩 | Subnet Mask |
| 主要 DNS | Primary DNS Server |
| 次要 DNS | Secondary DNS Server |

> 很可惜的是到最後, 我已經不知道是透過 Nebula APP 還是 Local GUI 成功讓 SCR 連上網了

> 因為 reset / 拔電源 / 重新加入 SCR 進行 onboarding / Local GUI, 各種嘗試已經讓當下的我很混亂.

> 應該是 Local GUI 吧...

### 成功上網之後的上雲

上雲指示燈不斷閃爍, 也是閃了一段時間都沒反應, 後來重新拔電源讓 SCR 重新來過一次才順利上雲

<font color="red">在上雲期間有去 Nebula Web GUI 看狀況, 發現 Web GUI 顯示上線, 但是 Nebula APP 顯示離線</font>
<img src="https://hackmd.io/_uploads/rJmK1LfOT.jpg" alt="上線離線 不一致" style="width:50%; height:auto;">

> 到這邊我已經不知道到底是沒連上網還是上雲不成功而已

如上所說, 目前已經不清楚做了什麼, 什麼是對的, 總之最後陰錯陽差成功上網也上雲了...

## 安裝中的未知錯誤

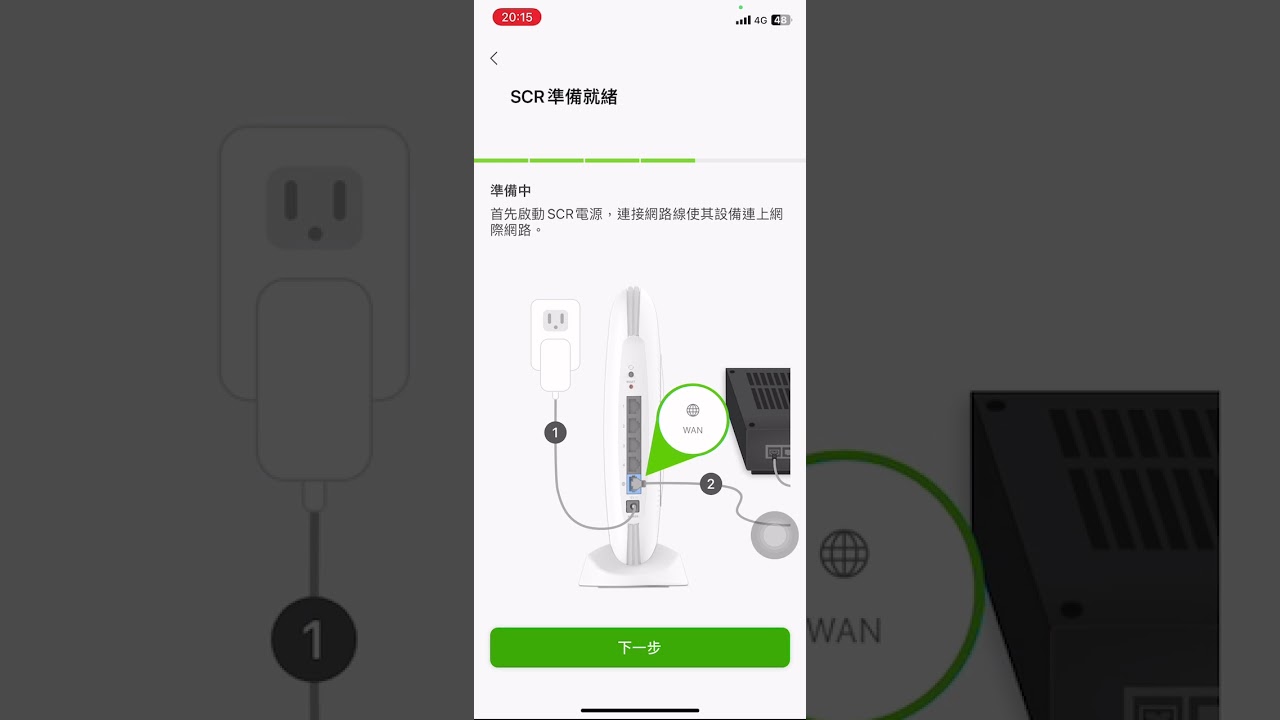

某個步驟的未知錯誤(影片), SCR 已經就緒了, 但是下一步也是不斷反覆(???)
[](https://youtube.com/shorts/FfP4jrpfte8)

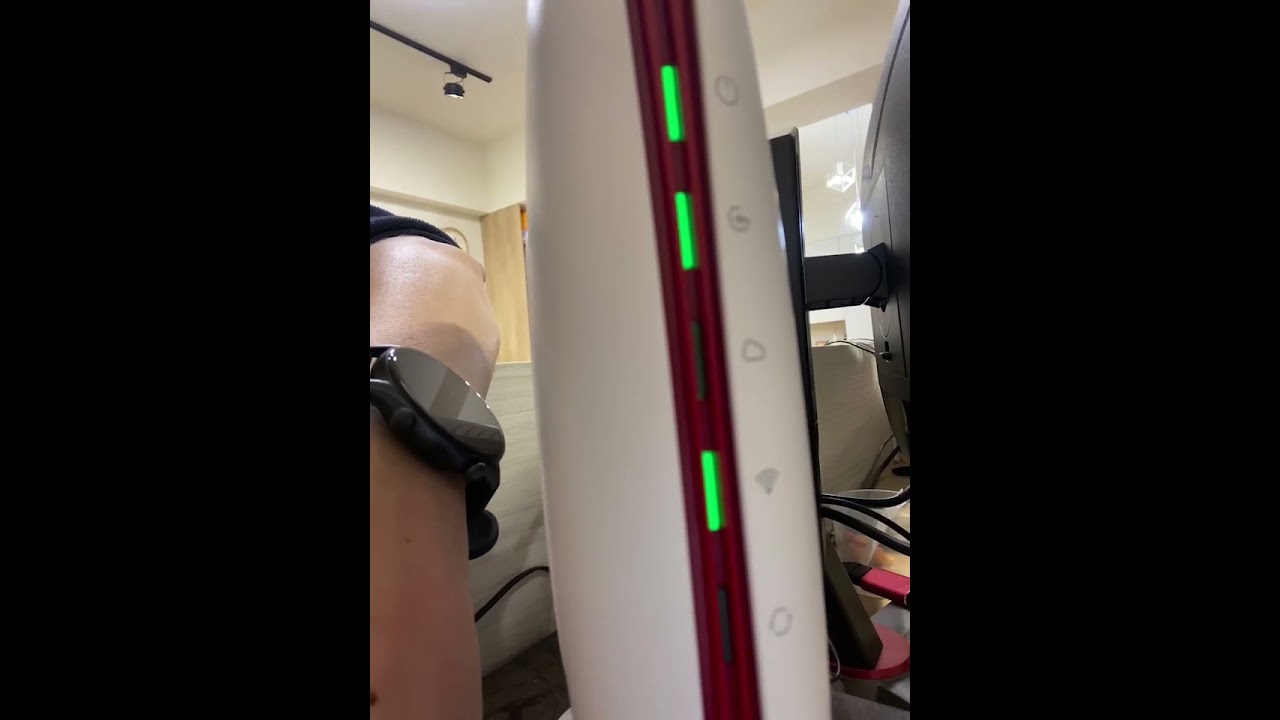

某個步驟的未知錯誤(影片), 長得像重新整理還是 reset 的指示燈閃爍不停(???)
[](https://youtube.com/shorts/nJMg4m1TEWg?feature=share)

## GS1915-8HP 安裝

將SCR 50AXE連接到GS1915-8HP的Port 8，遇到上雲的問題，重新 reset 並拔電源並且改連接到Port 1 後成功上雲。

<font color="red">遇到Nebula Topology中，突然多了一條有線裝置連接在SW後方，但這台裝置只能透過無線方式連接。</font>


> 裝置在 Topology 一開始呈現在 SW 後方，但隔一段時間後變更為顯示在 SCR 後方，並且正確呈現無線狀態連接。

## NWA90AX 安裝

將RJ45透過POE方式連接到SW，以供電AP，一切順利上雲。啟用AP Roaming功能。

<h4><font color="red">!!! 在使用上，SCR + AP wifi在最深處的房間信號極差，比AX1500差，AX1500有100MB下行，現在只有10MB不到。 !!!</font></h4>

<h4><font color="yellow">降速原因是因為開啟了"Application identification & control"</font></h4>

> 待測試1: 斷開 SCR 並在房間測試無線
> 待測試2: 將 AP 放在臥室2附近再次測試無線

### 開啟 Application identification & control 並將 SCR + AP 放置同個位置測速報告

#### 平面圖


SCR 電腦有線

SCR + AP 電腦無線

SCR + AP 手機無線

SCR + AP 手機房間無線
<h4><font color="red">!!! 斷訊。 !!!</font></h4>

AX1500 桌機有線

AX1500 桌機無線

AX1500 手機無線

AX1500 手機房間無線

## 安裝後 Topology

## 後續問題

### Site-wide > Summary report 有兩個 SSID資訊, 但是不知道是哪個 device

### Site-wide > Clients 為什麼有這麼多 AP 選項?

### Site network status at a glance(Wireless 8, Wired 4)
- Wired 正確應該是 3 個
- GS1915-8HP
- NWA90AX
- 桌機

### Apple Watch 變成有線? 但是手錶不在家, 應該只有 3條 Wired 才對, 所以 Widget Wired 顯示 4個, 應該跟這有關聯

### Live tool > Current stations 希望顯示 Client name, 多處都有相同需求

### 要不要補上固定 IP 的 label

### SCR client 下方 timeseries chart 沒資料?

### Clients 選擇 30days, 目的是看安裝後曾經連上 SCR 的設備, 但是 Status 圖案有些只有無線卻變有線, 現在離線卻顯示上線
